SRT2侧流式T型过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > T型过滤器

T型过滤器

: 更新时间2023-01-30 21:18:10; 产品名称; 型??????? 号SRT2; 公称通径DN50~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

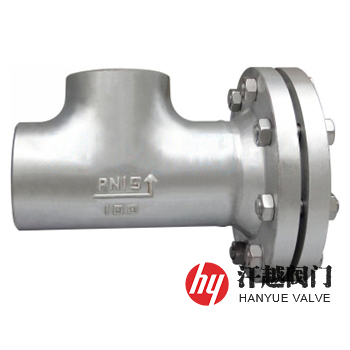

SRT2侧流式T型过滤器产品概述

SRT2侧流式T型过滤器是一种采用对焊管件中的等径三通和接管与对焊、带颈平焊或板式平焊钢制管法兰通过焊接工艺焊制而成的加长型侧流式T型过滤器，它适用于管线输送系统中介质流向发生90度变化且过滤面积需要增大的工况场合，是除去管道流体介质中固体颗粒的常用粗过滤设备，当流体进入置有一定规格的滤筒滤网后，其杂质被阻挡，而清洁的滤液则由物料出口流出。本产品与基本型侧流式T型过滤器主要的区别在于壳体右部加长，从而增加了过滤面积。

SRT2侧流式T型过滤器部件材料

序号	部件名称	材料名称
1	壳体	20	1Cr5Mo	304	316	316L
2	接管	20	1Cr5Mo	304	316	316L
3	法兰	A105	1Cr5Mo	304	316	316L
4	法兰盖	Q235B	1Cr5Mo	304	316	316L
5	垫片	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6	滤筒滤网	304	304	304	316	316L
7	螺柱	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污螺塞	304	304	304	316	316L

SRT2侧流式T型过滤器性能规范

公称压力PN(MPa)	1.6	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	2.4	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.76	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 14382-2008 管道用三通过滤器
对焊端部	GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
检验试验	GB/T 14382-2008 管道用三通过滤器
工作温度	-196℃ ~ 540℃

SRT2侧流式T型过滤器外形尺寸

公称压力 PN	公称尺寸 DN	安装尺寸mm			过滤面积 cm²	排污口N 管螺纹
公称压力 PN	公称尺寸 DN	H	L1	L2	过滤面积 cm²	排污口N 管螺纹
16 ~ 40 (Class150) 20 (Class300) 50	50	64	338	326	210	R ?
	65	76	408	393	295	R ?
	80	86	451	436	406	R ?
	100	105	556	532	520	R ?
	125	124	602	584	870	R ?
	150	143	633	600	940	R ?
	200	178	731	698	1600	R ?
	250	216	817	784	2400	R ?
	300	254	915	882	3000	R ?
	350	279	1043	1010	4000	R ?
	400	305	1106	1073	5000	R ?

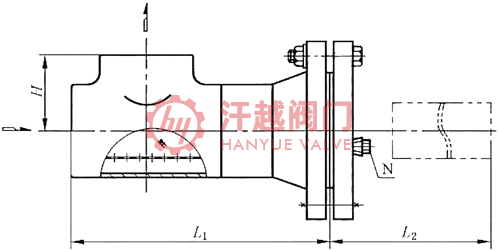

SRT2侧流式T型过滤器结构图

加长型侧流式T型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明公称压力、公称通径、壳体材质、滤筒滤网材料等，本产品有加长型正折流式和加长型反折流式两种，法兰可采用对焊或板式平焊等，具体详情请联系我司销售技术人员。
