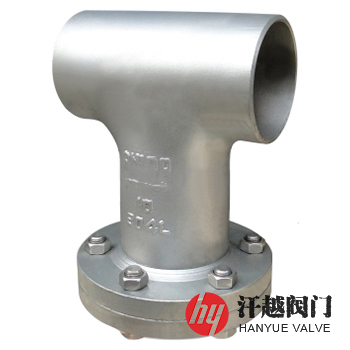

SRS2直流式T型过滤器是由钢制对焊管件中的等径三通加接管与带颈对焊、带颈平焊或板式平焊等法兰通过焊接工艺制作而成的加长型直流式T型过滤器，其三通壳体上管口焊有接管，从而增大了过滤面积，并严格按《GB/T 14382-2008管道用三通过滤器》标准进行设计制造、试验及检验。本产品焊缝平整，焊缝表面无裂纹、气孔、夹渣及未焊缝等缺陷，采用碳钢与低合金钢制造的T型过滤器外表面涂有防锈底漆及面漆，漆膜光滑平整，无流痕、鼓泡、皱纹和裂纹，不锈钢T型过滤器外表面进行酸洗钝化或抛光处理，其Ra≤1.6μm。
序号
部件名称
材料名称
1
壳 体
20#
1Cr5Mo
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
接 管
3
法 兰
A105
4
法 兰 盖
Q235B
5
垫 片
聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6
滤筒滤网
304
316
316L
7
螺 柱
35CrMo
8
螺 母
30CrMo
9
排污螺塞
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
GB/T 14382-2008 管道用三通过滤器
对焊端部
GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
检验试验
工作温度
-196℃ ~ 540℃
公称压力PN

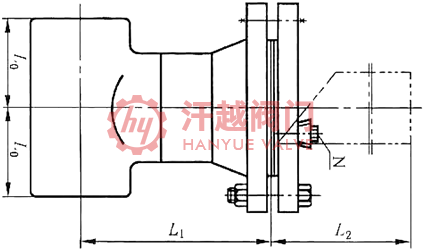

公称尺寸DN
安装尺寸mm
过滤面积cm2
排污口N管螺纹
L0
L1
L2
16 ~ 40
(Class150) 20
(Class300) 50
50
64
235
260
126
R ?
65
76
265
295
153
80
86
300
340
190
100
105
355
405
290
125
124
400
465
463
150
143
455
530
606
200
178
510
615
1209
250
216
590
725
1698
254
675
830
2517
350
279
740
915
3135
305
795
1005
3908
如果你需订购我厂管道过滤器产品，咨询时烦请说明结构形式、公称压力、公称通径、壳体材料、滤网材质、过滤精度等。本产品可按客户需求承接定制，具体详情请联系我司销售技术人员。
