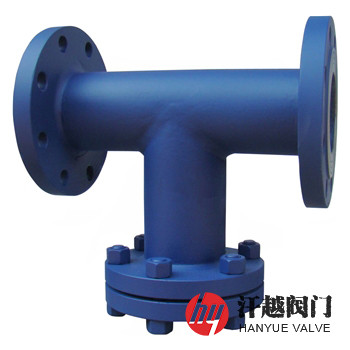

ST34S直流式T型过滤器产品概述

ST34C、ST34M、ST34S直流式T型过滤器是一种由三通壳体、接管、进出口端法兰、滤网、椭圆形滤座挡圈、中部法兰和盲板及紧固件等部件组成，安装在管道系统中用于清除流体中的固体杂质，保护工艺设备或特殊管件不被损坏的直流式T型法兰连接过滤器，它的滤网由滤筒和安装在其内的丝网两部分构成，有圆柱型和半圆柱型两种。本产品可安装在水平或自上而下流向的竖直管道上，根据不同的工作介质对材料的腐蚀情况可选用碳素钢、低合金钢、奥氏体不锈钢等，其对应的型号分别有ST34C-H1.0、ST34C-H2.5、ST34C-H4.0、ST34C-A150、ST34C-A300和ST34M-H1.0、ST34M-H2.5、ST34M-H4.0、ST34M-A150、ST34M-A300以及ST34S-H1.0、ST34S-H2.5、ST34S-H4.0、ST34S-A150、ST34S-A300。

ST34S直流式T型过滤器部件材料

序号	部件名称	材料名称
1	三通壳体	20#	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20#	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	法兰	A105	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法兰盖	Q235B	16Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	密封垫	聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6	滤筒滤网	304	304	304	316	316L
7	螺栓	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排放螺塞	304	304	304	316	316L

ST34S直流式T型过滤器性能规范

公称压力PN(MPa)	1.0	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	1.5	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.1	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-1991 化工管道过滤器
法兰标准	HG/T 20592-2009、HG/T 20615-2009、ANSI B16.5-2013等
检验试验	HG/T 21637-1991 化工管道过滤器
工作温度	碳钢-20~400℃、低合金钢-40~400℃、不锈钢-196~400℃
过滤精度	0.02mm ~ 16.0mm

ST34S直流式T型过滤器外形尺寸

公称压力 PN	公称通径 DN	尺寸(mm)					排放口"B"
公称压力 PN	公称通径 DN	D	L	H	H1	I	PN10-25	PN40
10 ~ 40	50	57	228	136	254	14	ZG?"	DN20凹面
	65	76	260	154	294	20	ZG?"	DN20凹面
	80	89	292	172	332	23	ZG?"	DN20凹面
	100	108	350	203	399	28	ZG?"	DN20凹面
	125	133	388	226	449	42	ZG?"	DN20凹面
	150	159	434	251	508	60	ZG?"	DN20凹面
	200	219	536	310	639	104	ZG?"	DN20凹面
	250	273	640	368	768	110	ZG?"	DN20凹面
	300	325	744	426	898	132	ZG?"	DN20凹面
	350	377	802	461	980	158	ZG?"	DN25凹面
	400	426	898	517	1100	179	ZG?"	DN25凹面
	500	529	1078	623	1339	227	ZG?"	DN25凹面
	600	630	1128	630	1438	277	ZG?"	DN25凹面
压力等级 Class	公称尺寸 NPS	尺寸(mm)					排放口"B"
压力等级 Class	公称尺寸 NPS	D	L	H	H1	I	150Lb	300Lb
150(2.0MPa) 300(5.0MPa)	2	60.3	278	166	306	14	NPT?"	DN20凸面
	2 ?	76.1	314	187	348	20	NPT?"	DN20凸面
	3	88.9	342	205	384	23	NPT?"	DN20凸面
	4	114.3	418	246	473	28	NPT?"	DN20凸面
	5	139.7	460	270	529	42	NPT?"	DN20凸面
	6	168.3	500	292	581	60	NPT?"	DN20凸面
	8	219.1	588	340	694	104	NPT?"	DN20凸面
	10	273	690	398	821	110	NPT?"	DN20凸面
	12	323.9	792	452	949	132	NPT?"	DN20凸面
	14	355.6	852	485	1023	158	NPT?"	DN25凸面
	16	406.4	970	547	1166	179	NPT?"	DN25凸面
	20	508	1148	642	1372	227	NPT?"	DN25凸面
	24	610	1274	712	1569	277	NPT?"	DN25凸面

ST34S直流式T型过滤器结构图

ST34S直流式T型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明法兰执行标准、公称直径、公称压力、壳体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
