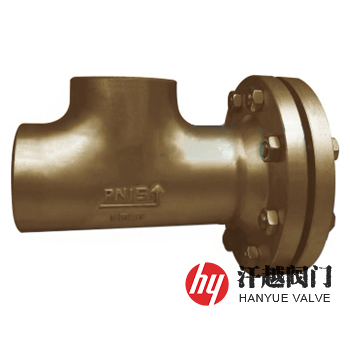

SRT1侧流式T型过滤器制造要求、试验方法及检验规则等都是按GB/T 14382-2008《管道用三通过滤器》标准执行，制造T型过滤器用壳体采用钢制对焊管件，其中等径三通的压力设计、尺寸、表面轮廓及端部坡口等满足GB/T 12459-2005标准的要求，本产品适用于介质流向发生90度变化的管道除去流体中少量固体颗粒杂质。
SRT1侧流式T型过滤器滤筒及滤网采用不锈钢材料制作，形状为圆柱体，其根据滤网安装在滤筒内和滤筒外分为正折流式和反折流式两种，客户可根据工况需求进行选购。
序号
部件名称
材料名称
1
三通壳体
20#
12Cr5Mo
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
法 兰
A105
3
滤 筒
304
316
316L
4
滤 网
5
密封垫片
聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环)
6
法 兰 盖
Q235B
7
螺 柱
35CrMo
8
螺 母
30CrMo
9
排污螺塞
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
高压液密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
低压气密封试验压力(MPa)
0.6
设计制造
GB/T 14382-2008 管道用三通过滤器
对焊端部
GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
检验试验
工作温度
-196℃ ~ 540℃
公称压力PN
公称尺寸DN
安装尺寸mm
过滤面积cm2
排污口N管螺纹
L0
L1
L2
16
50
64
176
164
120
R ?
65
76
197
182
160
80
86
222
207
220
100
105
262
244
329
125
124
303
283
486
150
143
341
321
685
200
178
418
396
1152
250
216
502
480
1737
300
254
586
561
2357
350
279
640
615
3077
400
305
695
670
3839
25
204
189
230
215
275
255
296
361
436
411
520
495
600
575
658
633
720
40
444
419
537
512
623
598
683
745
(Class150) 20
192
180
242
227
286
268
337
320
375
358
458
439
534
513
622
599
660
737
711
(Class300) 50
198
186
228
213
251
236
276
346
326
384
364
467
445
549
527
638
613
701
676
756
730
如果你需订购我厂管道过滤器产品，咨询时烦请说明公称压力、公称尺寸、壳体材质、滤筒滤网材质、过滤精度等，本产品有正折流式和反折流式两种，具体详情请联系我司销售技术人员。
