F型手摇刷式过滤器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 过滤器 > T型过滤器

T型过滤器

: 更新时间2023-01-21 21:44:30; 产品名称; 型??????? 号SLVF; 公称通径DN40~DN800; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

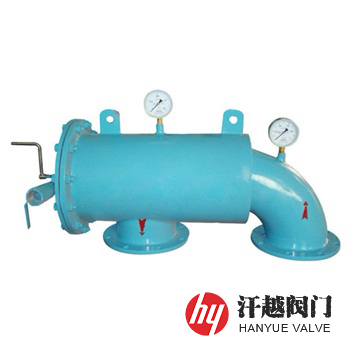

F型手摇刷式过滤器产品概述

F型手摇刷式过滤器内部刷式构造是由骨质猪鬃毛刷或不锈钢刷及其他不锈钢部件组成，该部件穿过过滤器盖，刷式装置安装在不锈钢滤网内部，过滤器盖外装一简便的手柄用于从滤网上刷除微颗粒再通过排污阀排出，刷洗过程中水流不中断。本产品外壳采用优质碳钢或不锈钢筒体，也可根据客户需求选用镍、钛合金等特殊材质。

F型手摇刷式过滤器安装时应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。当进出口压力压差达到0.04MPa时，需打开排污阀，人工轻轻转动手柄刷洗过滤网，直至排污口出水水质变清后停止刷洗和排污，整个排污过程系统可正常运行，无需停机。

F型手摇刷式过滤器部件材料

序号	部件名称	材料名称
1	筒体	Q235B	20#	304	316	316L
2	连接法兰	Q235B	Q235B	304	316	316L
3	侧盖	Q235B	Q235B	304	316	316L
4	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
5	滤筒滤网	304	304	304	316	316L
6	排污阀	CF8	CF8	CF8	CF8M	CF3M
7	刷架组	Q235B	Q235B	304	316	316L
8	清洗刷	不锈钢、尼龙、骨质猪鬃毛
9	压力表	组合件	组合件	组合件	组合件	组合件
10	螺栓	35CrMo	35CrMo	304	316	316
11	螺母	30CrMo	30CrMo	304	316	316

F型手摇刷式过滤器性能规范

公称压力PN(MPa)	1.6	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	2.4	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.76	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
法兰标准	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
过滤精度	80μm ~ 3500μm
压力损失	≤0.015MPa

F型手摇刷式过滤器外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	A	B	C	D	E
10 ~ 25	50	460	1190	1750	465	228
	100	460	1210	1770	465	228
	150	620	1740	2800	470	235
	200	800	1840	2900	545	308

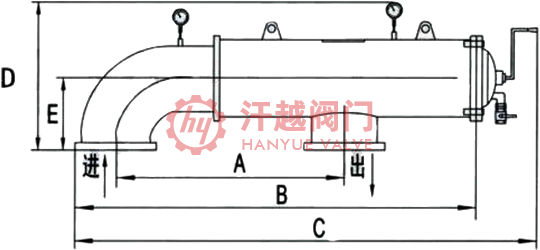

F型手摇刷式过滤器结构图

F型手摇刷式过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明公称压力、公称尺寸、壳体材质、滤网材质、过滤精度、流量、法兰标准等。我公司手摇刷式过滤器有Y型、立式L型、F型三种，客户可根据现场安装位置确定结构形式，具体详情请联系我司销售技术人员。
