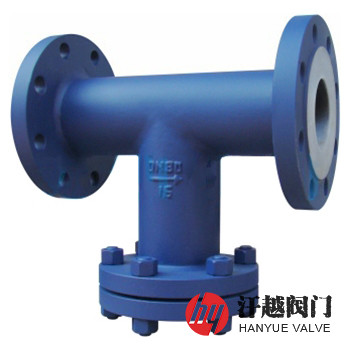

衬氟T型过滤器是一种采用模压法成型将PTFE、PFA或FEP等内衬于壳体和法兰盖的过流面上，形成要求厚度的衬里层，隔断腐蚀性介质与金属表面接触，使它不会被侵蚀，从而达到延长使用时间目的的装置。其主要用以过滤介质的固体杂质，保障泵阀、压缩机、仪表及自控设备等能正常工作和运转，当流体由进料口流入壳体内部，并流经滤芯后，其中的固体颗粒杂质被滤筒所阻挡，而洁净的滤液则能通过滤网，从出料口流出。该T型过滤器的衬里层和滤筒及滤网等所使用的材料均为氟塑料，由于分子结构中引入具有负电性的氟原子，因而它有很高的化学稳定性，不会与HNO3·3HCl、HF、浓HCl、HNO3、H?SO?·xSO?、沸腾的苛性Na溶液、H?O?等作用，同酮和醚等溶剂均不能溶解或溶胀。本产品有直流式和折流式两种结构形式，具有优良的耐腐性能和较高的强度，且密封性好、经济实惠，特适合在化工、石油化工、制药、染料等腐蚀性工况条件下使用。
序号 | 部件名称 | 材料名称 | |||||
1 | 壳 体 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 法 兰 | Q235B | A105 | 304 | 304L | 316 | 316L |
3 | 法 兰 盖 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 衬 里 层 | 聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA | |||||
5 | 滤筒滤网 | 聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA | |||||
6 | 螺 栓 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
7 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
8 | 排 放 口 | Q235B | A105 | 304 | 304L | 316 | 316L |
公称压力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | HG/T 3704-2003 氟塑料衬里阀门通用技术条件 | |||||
法兰标准 | JB/T 81、JB/T 82、GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406等 | |||||
检验验收 | HG/T 3704-2003 氟塑料衬里阀门通用技术条件 | |||||
过滤精度 | 10目 ~ 100目 | |||||
工作温度 | -29℃ ~ 180℃ | |||||

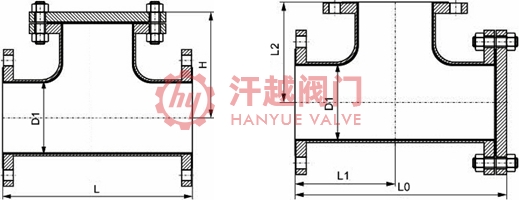

公称压力 | 公称通径 | 直流式尺寸mm | 折流式尺寸mm | ||||
D1 | H | L | L0 | L1 | L2 | ||
2.5 ~ 25 (Class150)20 | 50 | 57 | 149 | 245 | 265 | 122 | 122 |
65 | 76 | 170 | 292 | 316 | 146 | 146 | |
80 | 89 | 181.5 | 312 | 337.5 | 156 | 156 | |
100 | 108 | 205 | 362 | 388 | 181 | 181 | |
125 | 133 | 240 | 426 | 453 | 213 | 213 | |
150 | 159 | 259.5 | 464 | 491.5 | 232 | 232 | |
200 | 219 | 311 | 560 | 591 | 280 | 280 | |
250 | 273 | 380 | 670 | 668.5 | 318 | 318 | |
300 | 325 | 400 | 736 | 768 | 368 | 368 | |
如果你需订购我厂管道过滤器，咨询时烦请说明类型、公称通径、公称压力、使用温度、壳体材质、滤芯材料、过滤精度、法兰执行标准等。本产品根据工况的不同需求，结构形式设计有直流式、正折流式和反折流式三种，咨询时烦请告知选择那一种。
