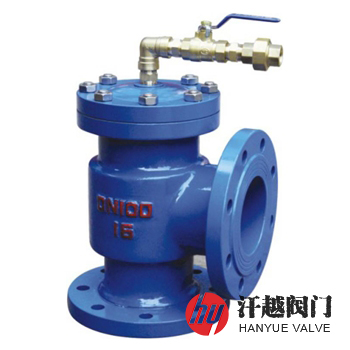

H142X液压水位控制阀是一种由远端浮球导阀控制活塞上腔压力，采用活塞作敏感元件，带动阀瓣启闭，从而自动控制水池、水箱、水塔液面高度的水力控制阀，其当水面下降超过预设值时，浮球导阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球导阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水，如此往复自动控制液面在设定高度，实现自动供水功能。该阀液位控制准确，水位不受压力波动干扰，开闭紧密不漏水。本产品特适合安装在各种水箱、水池以及水塔等供水系统。
H142X液压水位控制阀利用液压原理控制，工作平稳可靠，在规定的使用压力范围内，可保证无水锤冲击，水位平稳，其安装时阀出水口应低于并远离浮球导阀，而且还要保障浮球导阀周围液面平稳，无剧烈波动。该阀试水时，应先开启阀盖上的球阀，然后慢慢打开主阀前的闸阀，此时主阀应正常向水箱内供水，关闭球阀，主阀也随之关闭，如果主阀不能关闭，说明主阀盘下面有杂物，应清理再试。本产品正常运行时，球阀为常开状态，而主阀供水时，浮球导阀也同时流水，用手托起浮球，浮球阀关闭，主阀也随之关闭，证明浮球阀良好，可自动控制液位。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 瓣
4
阀 座
5
阀 杆
2Cr13
304
316
316L
6
O 形 圈
NBR/EPDM
7
密封压板
8
弹 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
9
球 阀
ZCuAl10Fe3
10
浮球导阀
11
活 塞
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
灵敏度试验压力(MPa)
≤0.05
设计制造
CJ/T 3067-1997 液压水位控制阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用介质
洁净水及物理、化学性质类似于洁净水的介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称尺寸
DN
尺寸mm
L
H
D
D1
D2
b-f
Z-?d
16
40
107
235
145
110
85
16-3
4-18
50
115
243
160
125
100
65
258
180
120
18-3
80
135
280
195
20-3
8-18
146
307
215
155
165
358
245
210
185
22-3
150
400
240
24-3
8-23
200
490
335
295
265
26-3
12-23
250
255
576
405
355
320
30-3
12-25
300
285
663
460
410
375
30-4
350
325
750
520
470
435
34-4
16-25
360
800
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂水力控制阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、使用介质及法兰标准等，本产品为活塞式结构，灵敏度试验时，当压力不大于0.05MPa时能迅速打开。
