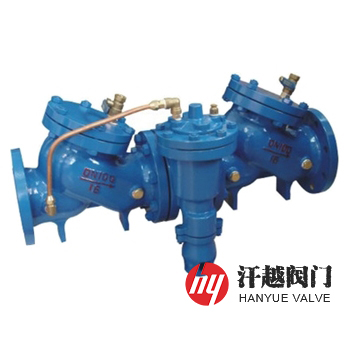

DFQ4LX倒流防止器产品概述

DFQ4LX倒流防止器是一种由进、出水止回阀和泄水阀通过紧固件连接组成，能严格限定管道中的压力水只能单向流动的水力控制组合装置，其进、出水止回阀阀座密封面之间构成直流式倒流防止器的阀腔。正常流动状态时进水端的供水压力总是高于出水端水的压力，水能很顺利流过倒流防止器作正向流动，这时进水端的水压总是高于阀腔内水压，存在一个压差△P，且0.024MPa≤△P≤0.055MPa，这个压差驱动旁通的泄水阀处于关闭状态，泄水阀不泄水。

当出水端无水流出，若进水端供水压力保持恒定，且进水端水压高于阀腔内水压，压差0.024MPa≤△P≤0.055MPa，泄水阀处于关闭状态；当出水端无水流出，若进水端供水压力出现下降，虽然进水端水的压力仍高于阀腔内水的压力，但当△P在0.012MPa~0.023MPa左右时，旁通泄水阀就开启泄水，阀腔内的水(或部分)被排出；当出水管路因某种原因而水压上升，而且出水止回阀泄漏，造成阀腔内压力上升，这时当△P在0.012MPa~0.023MPa左右时泄水阀开启将反流水排出，只要泄水阀开启，空气立即通过与大气相通的漏水斗进入阀腔，形成空气隔断。

当DFQ4LX倒流防止器进水端供水压力下降至≤0.020MPa时，无论阀腔内的压力多大，泄水阀开启泄水，同时空气通过与大气相通的漏水斗进入阀腔，形成空气隔断，进口端水压即使继续下降形成负压，也不会产生虹吸倒流。

DFQ4LX倒流防止器部件材料

DFQ4LX倒流防止器性能规范

DFQ4LX倒流防止器外形尺寸

DFQ4LX倒流防止器结构图

如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、法兰执行标准及法兰密封面形式等，本系列产品有DFQ4LX直流式倒流防止器和DFQ4TX直通式倒流防止器两种结构形式。
