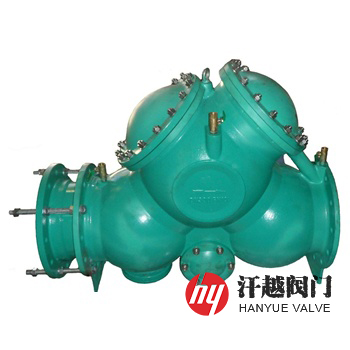

LHS745X低阻力倒流防止器产品概述

LHS745X低阻力倒流防止器是一种由阀体、阀盖、进水止回阀、出水止回阀、排水器、检测阀和附加设施等部件组成的在线维护伸缩过滤式低阻力倒流防止器，其进水端设有前置过滤网和伸缩法兰接头，进水止回阀由进口端阀座、阀瓣、阀套、复位弹簧和出口活塞等组成。在p1＞(p3＋Δpj)时开启，在p1≤(p3＋Δpj)时关闭。其复位弹簧提供进水止回阀的回座正向压差为Δpj。出水止回阀由出口端阀座、阀瓣、阀套和复位弹簧等组成。在p2＞(p3＋Δpc)时开启，在p2≤(p3＋Δpc)时关闭。其复位弹簧提供出水止回阀的回座正向压差为Δpc。排水器进口接通阀体中间腔，出口通大气，由阀体、阀盖、阀瓣、阀座、感应活塞(或隔膜)等零件组成；通过感应倒流防止器的进、出口的压力差，控制排水器阀瓣启闭。在p1＞p3时，排水器关闭；在p1≤p3时，排水器开启，使倒流防止器中间腔隔空，具备防止回流污染功能。检测阀分别设置于倒流防止器阀体的进口腔、中间腔和出口腔上，平时关闭，需要检测时开启，可与压力表或压差仪连接，检测倒流防止器的Δpj、Δpc和Δp值。

注：p1—倒流防止器的进口压力；p2—倒流防止器进、出水止回阀之间的中间腔压力；p3—倒流防止器的出口压力；Δp—压力损失，Δp=p1-p3；Δpj—进水止回阀回座关闭正向压差，Δpj=p1-p2；Δpc—出水止回阀回座关闭正向压差，Δpc=p2-p3。

LHS745X低阻力倒流防止器部件材料

LHS745X低阻力倒流防止器技术规范

LHS745X低阻力倒流防止器外型尺寸

LHS745X低阻力倒流防止器结构图

如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、法兰执行标准及法兰密封面形式等，本产品有带伸缩法兰和无伸缩法兰两种，附加设施可按客户要求定制，如：带伸缩法兰接头、前置过滤网、漏水报警器等。
