HS41X-A倒流防止器

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 倒流防止器

倒流防止器

: 更新时间2023-07-16 07:34:13; 产品名称; 型??????? 号HS41X-16A; 公称通径DN50~DN800; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

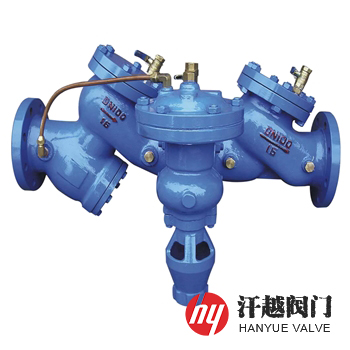

HS41X-A倒流防止器产品概述

HS41X-A倒流防止器是一种由进、出水止回阀和排水器通过紧固件连接而成，能防止管道中的压力水逆向流动的装置，其两个止回阀的阀座密封面之间构成阀腔，排水器上腔用导管与进水止回阀进口端连接，由于止回阀的局部水头损失，中间腔内的压力始终低于进水端的压力，这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，即出水端压力高于中间腔，即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。

HS41X-A倒流防止器在止回关闭后，由于设置于中间腔段泄水阀的作用，在泄漏排水时，确保中间腔内的压力低于进口段内的压力一定的差值△P (CJ/T 160-2002标准规定△P≥0.012~0.024MPa)，形成中间腔的低压隔断，一旦由于某种原因泄漏使中间腔内的压力升高，泄水阀会自动开启排水，从而可以确保各种泄漏情况下的隔断可靠性。本产品可根据需要在进水止回阀阀体内装设不锈钢过滤网，被广泛用于防止生活饮用水管道发生回流污染，以确保其卫生和安全。

HS41X-A倒流防止器部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	阀盖	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	阀瓣	HT200	QT450-10	WCB	CF8	CF8M	CF3M
4	阀座	304	304	304	304	316	316L
5	阀轴	2Cr13	2Cr13	2Cr13	304	316	316L
6	弹簧	60Si2Mn	60Si2Mn	60Si2Mn	304	316	316L
7	密封件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

HS41X-A倒流防止器性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
设计制造	CJ/T 160-2002 倒流防止器
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
工作温度	0℃ ~ 80℃
适用介质	清水或物理、化学性质类似于清水

HS41X-A倒流防止器外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm		公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	公称压力 PN	公称通径 DN	L	H
10 ~ 16	15(螺纹式)	160	60	10 ~ 16	80	680	285
	20(螺纹式)	190	65		100	760	310
	25(螺纹式)	200	80		125	765	340
	32(螺纹式)	203	90		150	870	390
	40(螺纹式)	240	150		200	1000	445
	50(螺纹式)	280	160		250	1120	530
	40	420	165		300	1280	540
	50	500	180		350	1380	600
	65	560	250		400	1530	640
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

HS41X-A倒流防止器结构图

带过滤倒流防止器

如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、法兰执行标准及法兰密封面形式等，本产品安装时，地点环境应清洁，有足够的维护空间，排水器出口离地面高度大于300mm，并不被水或杂物所淹没，安装地域应设排水设施。
