JDFQ4LX减压型倒流防止器产品概述

JDFQ4LX减压型倒流防止器是一种由两个独立作用的止回阀及一个泄水阀、两个截断阀和四个测试孔组成，通过进水止回阀产生的压差来控制泄水阀启闭的防倒流水力控制装置。它的两个独立工作止回阀的阀座密封副将其内腔分为进水腔、中间腔和出水腔。在正向流动时，两个止回阀被正向压力水力开启，而泄水阀则被正向压力水力关闭，水流正常流动。背压回流状态下，两个止回阀都被弹簧快速关闭的，并且泄水阀迅速开启泄流。而在上游处于非正常供水状态，进水腔压力下降到14kPa或更低或负压时，无论中间腔和出水腔压力为多大，泄水阀都连续开启泄水，当进水腔压力降为零时，泄水阀处于全开状态，大气通过漏水斗装置进入中间腔，使中间腔成为气室，形成进水腔与出水腔之间的空气隔断。本产品适用于输送介质温度不高于65℃的清水和生活饮用水或物理、化学性质类似的液体。

JDFQ4LX减压型倒流防止器部件材料

序号	部件名称	材料名称
1	阀体	QT450-10	WCB	CF8	CF8M	CF3M
2	阀盖	QT450-10	WCB	CF8	CF8M	CF3M
3	阀瓣	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	阀座	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	阀杆	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	弹簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	密封件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	导管	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	球阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

JDFQ4LX减压型倒流防止器性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5
壳体强度试验压力(MPa)	0.375	0.9	1.5	2.4	3.75
密封性能试验压力(MPa)	0.275	0.66	1.1	1.76	2.75
设计制造	GB/T 25178-2020 减压型倒流防止器
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 25178-2020 减压型倒流防止器
适用温度	0℃ ~ 65℃
工作介质	清水、生活饮用水或物理化学性质类似的其他液体

JDFQ4LX减压型倒流防止器外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	W	W1	H	H1	H2
10 ~ 16	50	242	256.5	—	132	168	—
	65	282	256.5	—	142	188	—
	80	342	256.5	—	149	195	—
	100	362	256.5	—	159	210	—
	125	402	256.5	—	174	225	—
	150	502	256.5	—	192	233	—
	200	602	256.5	—	219	260	—
	250	702	256.5	—	247	293	—
表中未列出规格及参数，请咨询汗越阀门技术部！

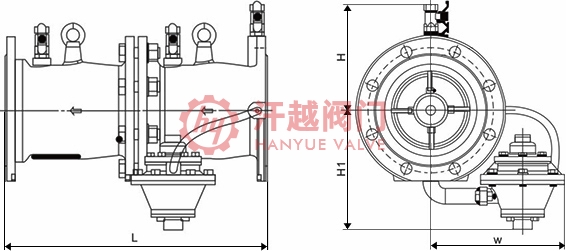

JDFQ4LX减压型倒流防止器结构图

减压型倒流防止器

如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、法兰执行标准及法兰密封面形式等，本系列产品有JDFQ4LX直流式倒流防止器和JDFQ4TX直通式倒流防止器两种结构形式。
