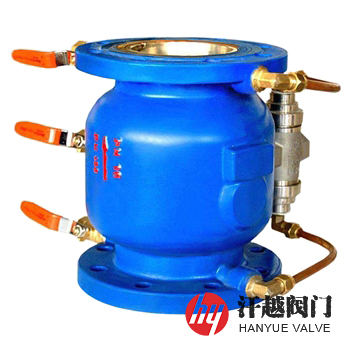

LHS743X低阻力倒流防止器是一种由一个双级止回装置的主阀、排水器、检测阀和附加设施等部件组成的直流式低阻力倒流防止器，其结构能保证在回流工况时，排水器有效开启，使中间腔与大气相通，并在止回阀和整机密封件密封失效的情况下，所漏介质均能流向中间腔，经过排水器直接排出阀外。本产品具有噪音小、流阻低、运行平稳灵敏、安装维护方便及使用寿命长等特点，适用于输送生活饮用水，防止有害污染和轻微污染的场合。
LHS743X低阻力倒流防止器双级止回装置的主阀被设计成等截面流道的一体式结构，阀内设置有进水止回阀和出水止回阀，两个止回阀的阀瓣与阀座的关闭密封力均来自出口段与进口段的压力差，在关闭后，进、出口两端存有正常压力的情况下，具有自密封的功能，都能确保中间腔内的压力为零，在进出口段之间形成空气隔断，两个阀瓣由一根连杆和辅助弹簧进行柔性连接而联动，两个阀瓣仅靠一根主推弹簧复位，该主推弹簧不需要承担阀瓣与阀座的密封力和压差力，只克服阀瓣关闭运动时的摩擦力和自重，可以设计得较软，所以该主阀一方面可以确保关闭时的空气隔断，另一方面可以有效地减少开启后的水头损失。
序号
部件名称
材料名称
1
阀 体
QT450-10
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 瓣
4
阀 座
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
5
阀 轴
2Cr13
6
活 塞
7
阀 套
8
复位弹簧
60Si2Mn
9
检 测 阀
ZCuAl10Fe3
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.0
壳体强度试验压力(MPa)
0.375
0.9
1.5
2.4
3.0
密封性能试验压力(MPa)
0.275
0.66
1.1
1.76
2.2
设计制造
JB/T 11151-2011 低阻力倒流防止器
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用温度
0℃ ~ 65℃
公称压力
PN
公称通径
DN
公称尺寸
NPS
外形尺寸mm
L
H
H1
H2
10 ~ 16
20 (Class150)
50
190
292
160
132
65
2 ?
210
308
166
142
80
225
326
176
150
100
250
355
195
340
427
235
192
200
400
486
266
220
10
460
557
305
252
300
12
540
630
350
280
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂倒流防止器产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、法兰执行标准及法兰密封面形式等，本产品安装应符合CECS 259的要求，在倒流防止器进水止回阀的上游，应设置过滤器或前置过滤网，在产品安装后，其排水器排水管道的出口应向下，与地(底)面应有不小于300mm的垂向空气间隔距离，并设置防虫罩。
