YK43X气体减压阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 减压阀 > 蒸汽减压阀

蒸汽减压阀

: 更新时间2023-05-12 07:51:12; 产品名称; 型??????? 号YK43X、YK43F、YK43Y; 公称通径DN15~DN500; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

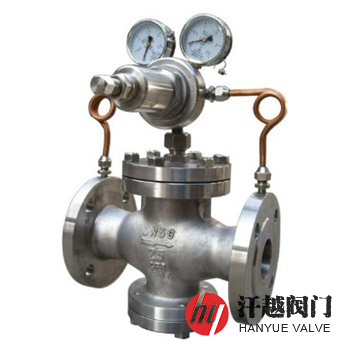

YK43X气体减压阀产品概述

YK43X气体减压阀是一种通过调节弹簧力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能，适用于工作介质为空气、氮气、氧气、氢气、液化气或天然气等气体管路用先导活塞式气体减压阀。该阀由主阀和导阀组成，其主阀体下部有下阀盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处于密封状态，主阀体上部有活塞﹑缸套等，当活塞受介质压力后，靠缸套导向推动主阀瓣，使阀门开启。该主阀体上分别设置有与介质进出口相通的左右流道，并通过气管与采用中接头固定连接于阀盖上部的导阀连通，导阀体内有导阀弹簧﹑导阀瓣﹑膜片等，导阀弹簧支承导阀瓣，使导阀处于密封状态，导阀上盖内有调节弹簧﹑调节螺栓，便于调节所需的工作压力。

YK43X气体减压阀通过启闭件的节流，将阀前管路较高的压力减至某一所需的出口压力，使阀后压力自动满足预定要求，并在流量和进口压力不断变化的情况下，保持出口压力在设定值，以适应工况需要，其出厂时主阀与导阀是关闭的，使用时，顺时针方向旋转调节螺栓，顶开导阀瓣，介质由"a"道通入导阀腔进入"S"道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由"B"道进入膜片下腔，当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭，A腔流向B腔介质较少，阀后压力下降，阀后压力的微小变化，影响膜片和调节弹簧的平衡使膜片上下移动，推动导阀和活塞工作，使主阀上下移动控制介质流量，所以阀后压力保持稳定。

YK43X气体减压阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	WC6	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	WC6	CF8	CF3	CF8M	CF3M
3	下阀盖	WCB	WC6	CF8	CF3	CF8M	CF3M
4	阀座	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
5	阀盘	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
6	活塞	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
7	膜片	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
8	主阀弹簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
9	导阀弹簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
10	调节弹簧	60Si2Mn	60Si2Mn	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2

YK43X气体减压阀性能规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
最高进口压力(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
出口压力范围(MPa)	0.1~1.0	0.1~1.6	0.1~2.5	0.5~3.5	0.5~3.5	0.5~4.5
最小压差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
设计制造	GB/T 12246-2006 先导式减压阀
结构长度	JB/T 2205-2013 减压阀结构长度
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能试验	GB/T 12245-2006 减压阀性能试验方法

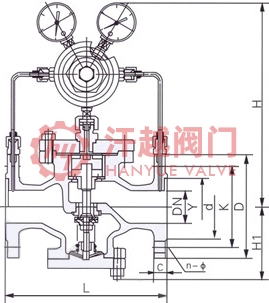

YK43X气体减压阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm			公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	H1	公称压力 PN	公称通径 DN	L	H	H1
16 ~ 25	15	160	295	90	40	15	180	295	90
	20	160	330	98		20	180	330	98
	25	180	330	110		25	200	330	110
	32	200	330	110		32	220	330	110
	40	220	345	125		40	240	345	125
	50	250	345	125		50	270	345	125
	65	280	350	130		65	300	350	130
	80	310	385	160		80	330	385	160
	100	350	385	170		100	380	385	170
	125	400	400	200		125	450	400	200
	150	450	415	210		150	500	415	210
	200	500	475	240		200	550	475	240
	250	650	525	290		250	650	525	290
	300	800	580	335		300	800	580	335
	350	850	620	375		350	850	620	375
	400	900	660	405		400	900	660	405
	450	900	730	455		450	900	730	455
	500	950	750	465		500	950	750	465
63	15	180	305	105	100 ~ 160	15	180	305	105
	20	180	340	105		20	200	340	105
	25	200	340	120		25	220	340	120
	32	220	340	120		32	230	340	120
	40	240	355	135		40	240	355	135
	50	270	355	135		50	300	355	135
	65	300	360	140		65	340	360	140
	80	330	395	17		80	360	395	17
	100	380	400	185		100	380	400	185
	125	450	415	215		125	450	415	215
	150	500	430	225		150	500	430	225
	200	550	495	260		200	550	495	260
	250	650	545	310		250	650	545	310
	300	800	600	355		300	800	600	355
	350	850	640	395		350	850	640	395
	400	900	690	435		400	900	690	435
	500	950	780	495		500	950	780	495

YK43X气体减压阀结构图

YK43X气体减压阀

如果你需订购我厂气体减压阀产品，咨询时烦请说明进压力、出口压力、公称通径、阀体材质、附件要求等，根据介质温度不同，本产品有聚四氟乙稀/橡胶两种和硬密封两种可供选择，具体详情请联系我司销售技术人员。
