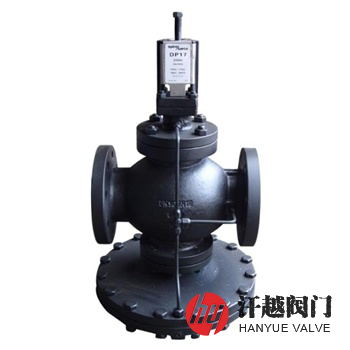

DP17减压阀是我公司参考英国斯派莎克spirax sarco产品而设计研发的一种先导式超大膜片减压阀，其膜片采用了新型材料，并大大加大了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。本产品可在同一个阀体上安装和互换一个或多个导阀，在稳压的同时，用于实现温度控制、上游压力控制或远程开关控制等多种功能。
DP17减压阀适用于蒸汽和压缩空气系统及其它气体的压力控制。其下游压力经由内部或外部的压力感应管反馈至压力导阀，由主阀隔膜操作，调节主阀的开度，即使在上游压力和蒸汽负载变化时，仍可精确稳定的控制下游压力。为了适应不同的工况需要，本产品阀体可采用球墨铸铁、铸钢、铬钼钢或不锈钢等不同的材料，对于不同类型的阀体材质，其内部组件统一采用不锈钢，以方便维修保养和更换。
序号
部件名称
材料名称
1
阀 体
WCB
CF8
CF3
CF8M
CF3M
2
阀 盖
3
底 盖
4
阀 座
2Cr13
304
304L
316
316L
5
阀 芯
6
阀 杆
7
膜 片
8
主阀弹簧
50CrVA
9
调节弹簧
60Si2Mn
公称压力PN(MPa)
1.6
2.5
4.0
2.0
5.0
壳体试验压力(MPa)
2.4
3.75
6.0
3.0
7.5
密封试验压力(MPa)
1.76
2.75
4.4
2.2
5.5
出口压力范围
—
0.2 ~ 17bar g
制造验收
GB/T 12244-2006 减压阀 一般要求
法兰标准
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
性能试验
GB/T 12245-2006 减压阀 性能试验方法
公称压力
PN
公称通径
DN

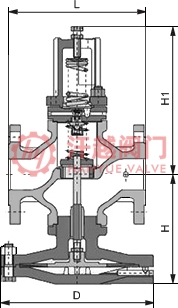

尺寸mm
流量系数
Cv
L
H
H1
D
16 ~ 25
15
147
133
221
185
2.8
20
154
136
224
25
160
145
235
207
8.1
32
180
156
236
12.0
40
200
176
238
255
17.0
50
230
183
246
28.0
65
250
295
320
45.5
80
310
323
350
60.1
100
263
340
380
93.3
125
400
306
359
455
146
150
450
330
375
500
186
如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、内件材质等以便选型，本产品提供黄兰红三根弹簧方便控制不同的压力，有法兰式和螺纹式两种，螺纹连接公称通径不超过50mm。
