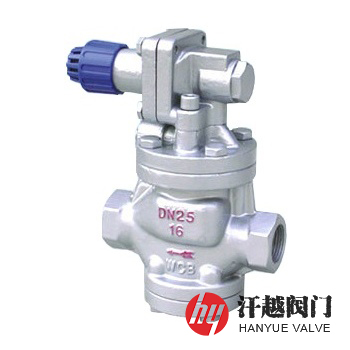

YG13H高灵敏度蒸汽减压阀是一种端部连接形式为G、ZG、Rc、NPT及BSP等螺纹，结构上导阀采用横向调节型，具有高精度、高灵敏性、高稳定性等特点，适用于入口压力变化大和流量变化大的蒸汽管路系统或工作介质为气体或液体的管道用高灵敏度大活塞式减压阀。本产品常用规格为G?" ~ G2"，公称压力PN10 ~ PN25。
YG13H高灵敏度蒸汽减压阀结构形式和功能特点与YG43H法兰连接高灵敏度蒸汽减压阀完全相同，其连接方式采用便于拆卸的内螺纹，主要由主阀和导阀两部分组成，主阀由阀座、主阀盘、活塞、缸套、弹簧等零件组成，导阀由阀座、阀瓣、膜片、弹簧、调节弹簧等部件构成。本产品适合安装在公称尺寸不大于DN50的管道上。
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 阀 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 底 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 阀 座 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 阀 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 缸 套 | ZCuAl10Fe3 | 304 | 304L | 316 | 316L |
7 | 活 塞 | ZCuAl10Fe3 | 304 | 304L | 316 | 316L |
8 | 导 阀 座 | 2Cr13 | 304 | 304L | 316 | 316L |
9 | 导 阀 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
10 | 膜 片 | PH15-7Mo | 304 | 304L | 316 | 316L |
11 | 主阀弹簧 | 50CrVA | 304 | 304L | 316 | 316L |
12 | 导阀弹簧 | 50CrVA | 304 | 304L | 316 | 316L |
13 | 调节弹簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
最高进口压力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
出口压力范围(MPa) | — | 0.04 ~ 0.6 | 0.04 ~ 1.0 | — | — |
最小压差(MPa) | — | 0.05 | 0.07 | — | — |
设计制造 | GB/T 12244-2006 减压阀 一般要求 | ||||
结构长度 | JB/T 2205-2013 减压阀 结构长度 | ||||
螺纹尺寸 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
性能试验 | GB/T 12245-2006 减压阀 性能试验方法 | ||||
公称压力 PN | 公称通径 DN | 公称尺寸 NPS | 尺寸mm | |||
L | H | H1 | G | |||
10 ~ 25 (Class150) 20 | 15 | ? | 140 | 160 | 65 | ?" |
20 | ? | 140 | 160 | 65 | ?" | |
25 | 1 | 160 | 168 | 68 | 1" | |
32 | 1 ? | 180 | 185 | 75 | 1 ?" | |
40 | 1 ? | 200 | 185 | 78 | 1 ?" | |
50 | 2 | 230 | 193 | 88 | 2" | |
如果你订购了我厂蒸汽减压阀产品，安装时必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果蒸汽不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器(我们建议过滤精度不低于0.5mm)，具体详情请联系我司销售技术人员。
