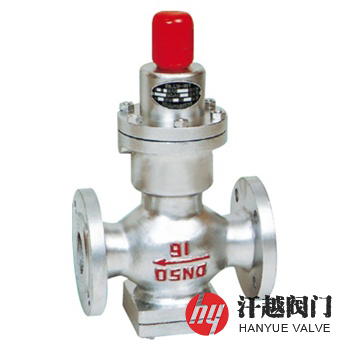

Y44H波纹管式减压阀是一种采用波纹管机构来带动阀瓣升降运动的直接作用波纹管式减压阀，它利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀瓣开度，使通过阀后的介质压力保持在一定的范围内，实现减压稳压功能，其当出口侧压力增加，波纹管向上运动，阀开度减小，流速增加，压降增大，阀后压力减小，当出口侧压力下降，波纹管向下运动，阀开度增大，流速减小，压降减小，阀后压力增大，而阀后的出口压力始终保持由整定调节螺钉整定的恒压。本产品特适用于温度在200℃以下的蒸汽、气体和液体的管路上。
Y44H波纹管式减压阀主要是通过阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充，而当阀后的介质压力降低，波纹管因受调节弹簧的径向力，使波纹管叠纹变形，阀杆将阀瓣顶开，使介质通过阀体密封圈补充阀后压力的降低。本产品调压、稳压动作灵敏平衡，平衡波纹管可安全平衡主阀阀瓣上的压差，并备有下游压力感应孔，使阀瓣动作更加稳定。
序号
部件名称
材料名称
1
阀 体
WCB
CF8
CF3
CF8M
CF3M
2
阀 盖
3
底 盖
4
阀 座
2Cr13
304
304L
316
316L
5
阀 瓣
6
波 纹 管
7
导 向 座
8
波纹管垫
9
主阀弹簧
50CrVA
10
调节弹簧
60Si2Mn
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
最高进口压力(MPa)
出口压力范围(MPa)
0.05 ~ 0.4
0.1 ~ 0.8
0.1 ~ 1.0
—
最小压差(MPa)
0.1
0.15
设计制造
GB/T 12244-2006 减压阀 一般要求
法兰标准
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
性能试验
GB/T 12245-2006 减压阀 性能试验方法

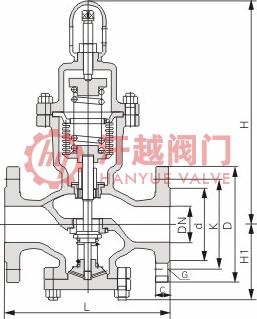

公称压力
PN
公称通径
DN
公称尺寸
NPS
尺寸mm
流量系数
Cv
L
H
H1
6 ~ 16
(Class150) 20
15
?
140
290
90
20
295
98
25
160
110
4.0
32
1 ?
180
6.5
40
200
325
125
9.0
50
230
16.0
65
2 ?
280
130
25.0
80
310
380
36.0
100
350
170
64.0
如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、进出口压力、公称通径、阀体材质、内件材质、工作温度等以便选型，具体详情请联系我司销售技术人员。
