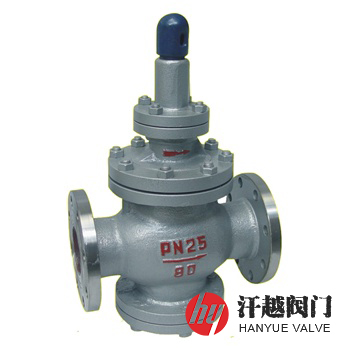

蒸汽减压阀

: 更新时间2023-05-12 15:59:18; 产品名称; 型??????? 号Y43H、Y43Y; 公称通径DN15~DN500; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Y43H蒸汽减压阀产品概述

Y43H蒸汽减压阀是一种通过启闭件的开度来调节介质的流量，将阀前管路较高的压力减至阀后所需的压力，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定值的先导活塞式蒸汽减压阀。该阀是通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能，其步骤为拧动调节螺钉，顶开导阀阀瓣，介质从进口侧进入活塞上方，由于活塞面积大于主阀瓣面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀瓣的开度，使阀后的压力保持恒定。

Y43H蒸汽减压阀出厂时，调节弹簧处于放松状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，弹簧下座推动膜片向下运动，克服副阀瓣弹簧阻力打开副阀瓣，介质通过阀前控制气路，经过副阀瓣，进入活塞上方气腔形成一定压力?；钊诮橹恃沽Φ淖饔孟孪蛳乱贫?，克服活塞环与气缸壁的摩擦阻力、主阀瓣弹簧压缩弹力、介质对主阀瓣的压力推动主阀瓣离开主阀座，使介质流向出口，阀后部分介质通过阀后控制气路进入膜片下方气腔，对膜片形成向上的推力，当阀后压力升高到一定程度时，这个推力与预调的弹簧力平衡，阀门的开启程度确定，介质经阀门节流后流向阀后形成一定压力。

Y43H蒸汽减压阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	WC6	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	WC6	CF8	CF3	CF8M	CF3M
3	下阀盖	WCB	WC6	CF8	CF3	CF8M	CF3M
4	阀座	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
5	阀瓣	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
6	活塞	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
7	导阀座	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
8	导阀杆	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
9	膜片	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
10	主阀弹簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
11	导阀弹簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
12	调节弹簧	60Si2Mn	60Si2Mn	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2

Y43H蒸汽减压阀性能规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
最高进口压力(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
出口压力范围(MPa)	0.1~1.0	0.1~1.6	0.1~2.5	0.5~3.5	0.5~3.5	0.5~4.5
最小压差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
设计制造	GB/T 12246-2006 先导式减压阀
结构长度	JB/T 2205-2013 减压阀结构长度
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能试验	GB/T 12245-2006 减压阀性能试验方法

Y43H蒸汽减压阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm			公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	H1	公称压力 PN	公称通径 DN	L	H	H1
16 ~ 25	15	160	295	90	40	15	180	295	90
	20	160	330	98		20	180	330	98
	25	180	330	110		25	200	330	110
	32	200	330	110		32	220	330	110
	40	220	345	125		40	240	345	125
	50	250	345	125		50	270	345	125
	65	280	350	130		65	300	350	130
	80	310	385	160		80	330	385	160
	100	350	385	170		100	380	385	170
	125	400	400	200		125	450	400	200
	150	450	415	210		150	500	415	210
	200	500	475	240		200	550	475	240
	250	650	525	290		250	650	525	290
	300	800	580	335		300	800	580	335
	350	850	620	375		350	850	620	375
	400	900	660	405		400	900	660	405
	450	900	730	455		450	900	730	455
	500	950	750	465		500	950	750	465
63	15	180	305	105	100 ~ 160	15	180	305	105
	20	180	340	105		20	200	340	105
	25	200	340	120		25	220	340	120
	32	220	340	120		32	230	340	120
	40	240	355	135		40	240	355	135
	50	270	355	135		50	300	355	135
	65	300	360	140		65	340	360	140
	80	330	395	17		80	360	395	17
	100	380	400	185		100	380	400	185
	125	450	415	215		125	450	415	215
	150	500	430	225		150	500	430	225
	200	550	495	260		200	550	495	260
	250	650	545	310		250	650	545	310
	300	800	600	355		300	800	600	355
	350	850	640	395		350	850	640	395
	400	900	690	435		400	900	690	435
	500	950	780	495		500	950	780	495

Y43H蒸汽减压阀结构图

Y43H蒸汽减压阀

如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、进出口压力、公称通径、阀体材质、内件材质、工作温度等以便选型，本产品进口压力和出口压力的压差不小于0.2MPa，有法兰和螺纹两种连接方式，具体详情请联系我司销售技术人员。
