蒸汽减压阀

: 更新时间2023-05-05 13:40:20; 产品名称; 型??????? 号25P; 公称通径DN15~DN200; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

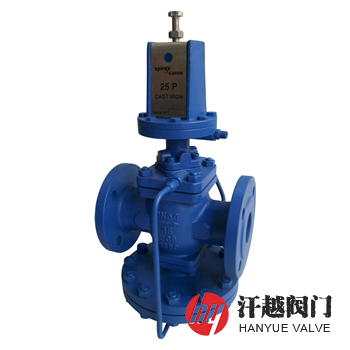

25P蒸汽减压阀产品概述

斯派莎克25P蒸汽减压阀为自作用导阀型减压阀，主阀为单阀座，硬质合金阀芯处理，导阀通过螺栓直接安装在主阀上，阀在无负荷时能关闭。其通过外部压力感应管感应下游压力，调节主阀开度并维持压力稳定，在下游无负荷时，主阀可以关闭。该阀可在同一个阀体上安装和互换一个或多个导阀，可同时实现温度控制，上游压力控制和远程开关控制等多种功能。本产品广泛的应用于蒸汽和压缩空气系统，无论上游压力变化或下游负荷的波动，均能实现精确稳定的压力控制，可以将蒸汽从高压减至设备的有效工作范围，并防止设备受损。根据需要提供三种不同颜色的调节弹簧用以设置不同的下游压力：黄色：0.2bar g~2.1bar g；蓝色：1.4bar g~7.0bar g；红色：5.6bar g~14.0bar g。

斯派莎克25P蒸汽减压阀启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态，而导阀则由弹簧力作用打开，蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出，当由导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制压力增大，打开主阀，随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，平衡隔膜上部的弹簧压力，使导阀逐渐节流关闭，从而维持主隔膜室内的压力，控制主阀开度，输送适量的蒸汽，维持下游稳定的压力。当下游压力上升时，反馈压力增大，导阀关闭，控制压力由控制孔释放，使主阀紧密关闭。下游任何的负载变化或压力的波动，都会反馈在导阀隔膜的下方，从而调节主阀的开度，确保下游压力的稳定。

25P蒸汽减压阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	下盖	WCB	CF8	CF3	CF8M	CF3M
4	阀座	2Cr13	304	304L	316	316L
5	阀瓣	2Cr13	304	304L	316	316L
6	阀杆	2Cr13	304	304L	316	316L
7	膜片	304	304	304L	316	316L
8	主阀弹簧	50CrVA	304	304L	316	316L
9	调节弹簧	60Si2Mn	304	304L	316	316L

25P蒸汽减压阀性能规范

公称压力PN(MPa)	1.6	2.0	2.5	4.0	5.0
壳体试验压力(MPa)	2.4	3.0	3.75	6.0	7.5
密封试验压力(MPa)	1.76	2.2	2.75	4.4	5.5
设计制造	GB/T 12244-2006 减压阀一般要求
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
性能试验	GB/T 12245-2006 减压阀性能试验方法

25P蒸汽减压阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	A1	B	C	D	F
16	15	160	193	309	157	466
	20	160	193	309	157	466
	25	166	219	308	171	479
	32	205	219	322	179	501
	40	216	219	322	179	501
	50	240	269	338	208	546
	65	284	346	297	354	651
	80	308	346	294	367	651
	100	353	397	325	410	735
	125	400	397	325	410	735
25	15	160	193	309	157	466
	20	160	193	309	157	466
	25	166	219	308	171	479
	32	205	219	322	179	501
	40	216	219	322	179	501
	50	240	269	338	208	546
	65	288	346	297	354	651
	80	316	346	294	367	651
	100	361	397	325	410	735
	125	400	397	325	410	735
40	15	150	193	309	157	466
	20	154	193	309	157	466
	25	160	219	308	171	479
	32	—	219	322	179	501
	40	200	219	322	179	501
	50	230	269	338	208	546
	65	292	346	297	354	651
	80	317	346	294	367	651
	100	368	397	325	410	735

25P蒸汽减压阀结构图

25P蒸汽减压阀

如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、进出口压力、公称通径、阀体材质、内件材质、工作温度等以便选型。本产品阀体设计条件：铸铁的最高压力17bar g，最高温度232℃；铸钢的最高压力21bar g，最高温度232℃。
