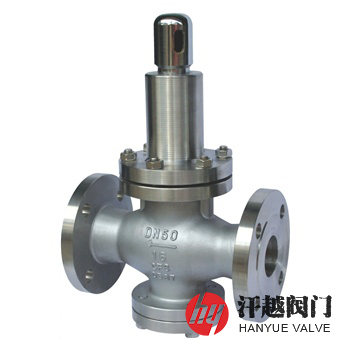

Y42X水用减压阀是一种适用于工作介质为水或非腐蚀性液体的管道用直接作用弹簧薄膜式减压阀，该阀采用弹簧和膜片作敏感元件，直接传感下游压力变化，驱动阀瓣运动，控制阀瓣开度，实现减压稳压功能，以保护阀后设备正常运行。其当出口侧压力增加，膜片向上移动，阀开度减小，流速增加，压降增大，阀后压力减小，当出口侧压力下降，膜片向下移动，阀开度增大，流速降低，压降减小，阀后压力增大，而阀后的出口压力始终保持由整定调节螺钉整定的恒压。
Y42X水用减压阀也可设计成采用活塞机构来带动阀瓣升降运动的减压阀，其以活塞代替膜片，提高了阀门的使用寿命，而且阀后的压力可根据需要进行调节，它投入使用后出口压力始终减至并稳定在设定值，不因阀前压力、流量的波动而改变。该阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备，也可在通常的冷热水管网中，起减压稳压作用。本产品调压稳压动作平稳，特适合安装在水和非腐蚀液体管路上使用，也适用于空气或氮气等气体介质。
序号
部件名称
材料名称
1
阀 体
WCB
CF8
CF3
CF8M
CF3M
2
阀 盖
3
下 盖
4
阀 座
2Cr13
304
304L
316
316L
5
阀 瓣
6
阀 杆
7
缸 套
8
活 塞
9
密 封 圈
NBR
10
膜 片
11
调节弹簧
60Si2Mn
公称压力PN(MPa)
1.0
1.6
2.5
4.0
6.3
壳体试验压力(MPa)
1.5
2.4
3.75
6.0
9.45
密封试验压力(MPa)
1.1
1.76
2.75
4.4
6.93
最高进口压力(MPa)
出口压力范围(MPa)
0.2~0.8
0.2~1.0
0.4~1.6
—
设计制造
GB/T 12244-2006 减压阀 一般要求
结构长度
JB/T 2205-2013 减压阀 结构长度
法兰标准
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017
性能试验
GB/T 12245-2006 减压阀 性能试验方法
公称压力
PN
公称通径
DN
公称尺寸
NPS

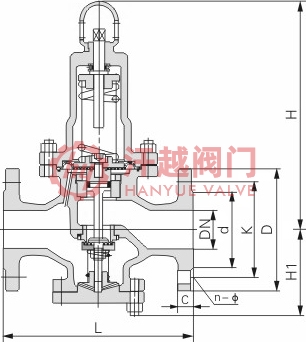

尺寸mm
流量系数
Cv
L
H
H1
10 ~ 25
(Class150) 20
15
?
160
265
100
20
25
180
285
110
32
1 ?
200
6.5
40
220
320
120
9.0
50
250
16.0
65
2 ?
280
335
140
25.0
80
310
425
165
36.0
350
445
185
64.0
125
400
590
225
100.0
150
450
625
260
140.0
500
680
250.0
650
855
400.0
300
12
800
935
385
570.0
14
850
1015
430
780.0
16
900
1095
455
1020.0
18
1165
950
1205
525
1500.0
如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、进出口压力、公称通径、阀体和内件材质、工作温度等，本产品有薄膜式和活塞式两种，具体详情请联系我司销售技术人员。
