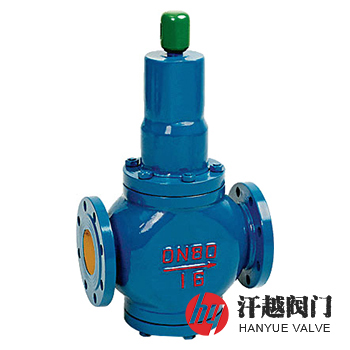

YW42X减压稳压阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 减压阀

减压阀

: 更新时间2023-05-13 15:36:56; 产品名称; 型??????? 号YW42X、YW42F; 公称通径DN15~DN300; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

YW42X减压稳压阀产品概述

YW42X、YW42F减压稳压阀是一种采用弹簧和膜片作传感元件来带动阀瓣升降运动的直接作用弹簧薄膜式减压阀，其借助于调节弹簧，通过阀瓣的节流，将进口压力降至某一需要的出口压力，并能在进口压力及流量变动时，利用介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压稳压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的，然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。本产品特适用于工作介质为液体或气体的管道。

YW42X减压稳压阀部件材料

部件名称	材料名称
阀体	WCB	CF8	CF3	CF8M	CF3M
阀盖	WCB	CF8	CF3	CF8M	CF3M
底盖	WCB	CF8	CF3	CF8M	CF3M
阀座	304	304	304L	316	316L
阀瓣	304	304	304L	316	316L
活塞	304	304	304L	316	316L
膜片	NBR	NBR	NBR	NBR	NBR
调节弹簧	60Si2Mn	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
阀座弹簧	60Si2Mn	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

YW42X减压稳压阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
最高进口压力(MPa)	0.6	1.0	1.6	2.5	2.0
出口压力范围(MPa)	—	—	0.1 ~ 1.0	0.2 ~ 1.6	—
设计制造	GB/T 12244-2006 减压阀一般要求
结构长度	JB/T 2205-2013 减压阀结构长度
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
性能试验	GB/T 12245-2006 减压阀性能试验方法

YW42X减压稳压阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm			公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	F	H	公称压力 PN	公称通径 DN	L	F	H
16	20	160	85	220	25	20	160	85	230
	25	180	100	240		25	180	100	265
	32	200	100	245		32	200	100	265
	40	220	105	260		40	220	105	270
	50	250	105	260		50	250	110	280
	65	280	105	260		65	280	115	285
	80	310	160	280		80	310	310	410
	100	350	160	380		100	350	360	420
	125	400	200	500		—	—	—	—
	150	450	200	500		—	—	—	—
	200	500	260	650		—	—	—	—

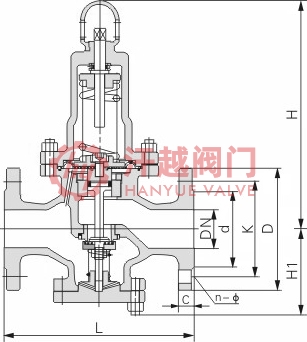

YW42X减压稳压阀结构图

减压稳压阀

如果你需订购我厂蒸汽减压阀产品，咨询时烦请提供公称通径、公称压力、阀前阀后压力(压差)、介质温度范围、阀体材质及阀内件等，如果您对我们的产品、服务有任何建议或者疑问的话，请联系我们。
