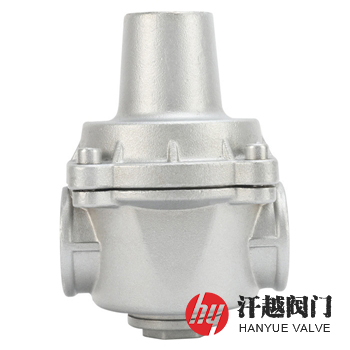

YZ11X支管减压阀包括端部螺纹连接阀体、阀盖、密封件，阀体通过螺栓联接阀盖，阀盖内设置有调节螺杆、弹簧座、弹簧，其阀体前部进水口端设置有丝堵与阀杆连接组件构成的内反馈控制机构。阀杆连接组件的阀杆下部通过前螺栓联接导向密封座，导向密封座设置在丝堵内，阀杆上部通过后螺栓联接有膜片、膜片压板，阀杆上设置有反馈孔，弹簧抵在膜片压板上，丝堵连接在阀体上，由O型圈密封，膜片周边压在阀体和阀盖之间。
YZ11X支管减压阀采用阀杆连接组件和丝堵组成内反馈控制机构，将压力反馈机构设置在阀门前部，阀后压力受阀前压力的影响很小，水流通畅，减压稳压精度高、效果好，本产品结构紧凑，体积小，密封性好，噪音低，可广泛用于建筑给排水、石油、化工等管路，特别是支管路中稳压及减静压和减动压。
序号
部件名称
材料名称
1
阀 体
ZCuAl10Fe3
CF8
CF3
CF8M
CF3M
2
阀 盖
3
阀 杆
304
304L
316
316L
4
底 盖
5
膜 片
尼龙强化橡胶
6
O 型 圈
NR/NBR
7
弹 簧
60Si2Mn
8
螺 柱
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
出口压力范围(MPa)
0.05 ~ 0.6可调
设计制造
GB/T 12244-2006 减压阀 一般要求
螺纹标准
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
检验试验
GB/T 12245-2006 减压阀 性能试验方法
适用介质
清水、原水或物理化学性质类似于水的其他液体
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
公称尺寸
NPS
尺寸mm
L
H1
H2
G
10 ~ 16(Class150) 20
15
?
76.5
31
60
59
20
75
73
25
85
36
88
81
32
1 ?
98
42
93
40
102
45
50
117
54
130
如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、公称尺寸、进口压力范围、出口压力范围、适用介质、工作温度及流量等，本产品安装前应仔细核对使用情况是否与标牌规定相符，本阀可以水平安装、又可以垂直安装在管道上，其性能不变，但位置要方便维修，注意水流方向应与阀体所示的箭头一致。
