Y43X比例式减压阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 减压阀

减压阀

: 更新时间2023-05-13 15:57:45; 产品名称; 型??????? 号Y43X、YB43X; 公称通径DN25~DN300; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

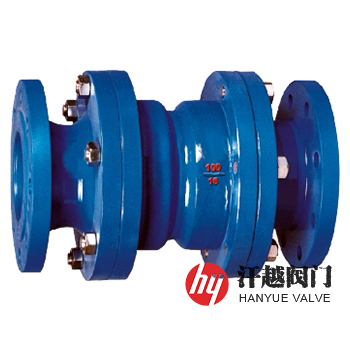

Y43X比例式减压阀产品概述

Y43X比例式减压阀是一种阀前水压和阀后水压比例相对固定的活塞式结构的固定比例式减压阀，其阀体两端端部有可与管道或管道配件及附件直接连接的法兰。该阀活塞是活动部件，在阀体内作直线运动，活塞后端受水面为活塞前端受水面的整数倍，因而阀后压力与阀前压力之比，按面积定比例降低。本产品适用于工作温度不大于100℃，使用介质为水或物理性质类似于水的其他液体。

Y43X比例式减压阀主要由阀体、阀盖、缸套、活塞、密封件和紧固件等部件组成，其减压比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根据用户的要求设计特殊的减压比。该阀按结构形式不同分为整体型和分体型两种。本产品壳体材料一般选用铸铁、铸钢、铸铜或不锈钢等，其中采用铸铁或铸钢材质时，为便于活塞能灵活运行，通常在铸件内壁衬铜。

Y43X比例式减压阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF3	CF8M	CF3M
3	阀座	NBR	NBR	NBR	NBR	NBR	NBR
4	活塞	2Cr13	2Cr13	304	304L	316	316L
5	缸套	2Cr13	2Cr13	304	304L	316	316L
6	O 型圈	NBR	NBR	NBR	NBR	NBR	NBR
7	螺栓	304	304	304	304	316	316
8	螺母	304	304	304	304	316	316

Y43X比例式减压阀技术规范

公称压力PN(MPa)	1.0	1.6	2.5
壳体试验压力(MPa)	1.5	2.4	3.75
密封试验压力(MPa)	1.1	1.76	2.75
压力误差	≤8％	≤8％	≤8％
最小开启压力	减压比2:1时为0.2MPa；减压比3:1时为0.3MPa
设计制造	GB/T 21386-2008 比例式减压阀
法兰标准	GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
检验试验	GB/T 21386-2008 比例式减压阀
适用介质	水或物理性质类似于水的介质
工作温度	0℃ ~ 100℃

Y43X比例式减压阀外型尺寸

公称压力 PN	公称通径 DN	外形尺寸mm		公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	D	公称压力 PN	公称通径 DN	L	D
10	25	232	115	16	25	232	125
	32	246	140		32	246	150
	40	256	150		40	256	155
	50	270	165		50	270	175
	65	306	185		65	306	200
	80	320	210		80	320	230
	100	340	240		100	340	265
	125	400	275		125	400	300
	150	429	310		150	429	350
	200	358	355		200	358	400

Y43X比例式减压阀结构图

比例式减压阀

如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、进出口压力、公称通径、阀体材质、使用介质及法兰标准等，本产品根据减压比不同，最小开启压力应不大于0.04MPa。
