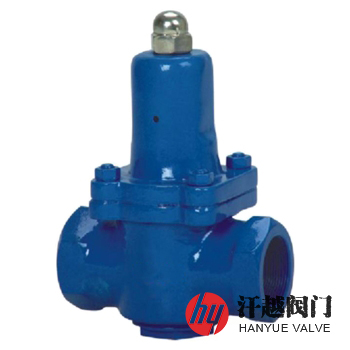

Y110X减压稳压阀是一种由阀体、阀盖、弹簧罩、主阀弹簧、活塞、O型圈、密封垫、调节弹簧和膜片等组成的内螺纹连接常开型弹簧膜片式压力调节阀，其阀后出口压力通过压力反馈机构传到橡胶膜片下的阀芯上，使阀瓣和截流口保持相应位置，当达到调定值时，截流口关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯，又打开了截流口进行增压，保证阀后压力不超过调定值。由于进口压力作用面与出口压力作用面为1:10，阀后0.1MPa的力可以平衡阀前1.0MPa的力，故具有稳压作用。
本产品阀体进出口两端为螺纹接口，适用于与管道或管道配件、附件直径小于等于DN50直接连接，大于DN50的建议选用YB410X或YB416X法兰连接活塞型减压稳压阀。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
弹 簧 罩
4
阀 杆
2Cr13
304
316
316L
5
活 塞
6
缸 套
7
密 封 垫
NBR
8
调节弹簧
60Si2Mn
9
膜 片
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
进口压力(MPa)
—
＜1.2
＜1.6
出口压力(MPa)
0.1 ~ 1.0
0.15 ~ 1.2
出口压力调节范围(MPa)
0.20 ~ 1.6
设计制造
GB/T 12244-2006 减压阀 一般要求
螺纹标准
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
性能试验
GB/T 12245-2006 减压阀 性能试验方法
公称压力
PN
公称通径
DN
公称尺寸
NPS
尺寸mm
L
H1
H2
G
10 ~ 25
(Class150) 20
15
?
100
135
41
?"
20
25
120
152
45
1"
32
1 ?
150
180
53
1 ?"
40
196
56
50
201
58
2"
如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、公称尺寸、最高进口压力、最低进口压力、出口压力范围、工作介质和工作温度及流量等，如有其它特殊要求，也应在订货合同中说明。
