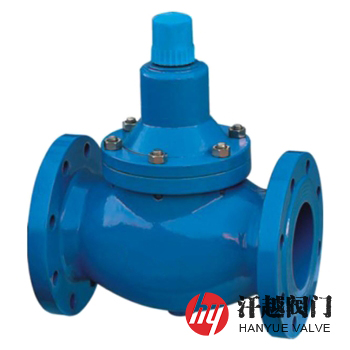

YB416X减压稳压阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 减压阀

减压阀

: 更新时间2023-05-14 14:26:45; 产品名称; 型??????? 号YB410X、YB416X、YB425X; 公称通径DN15~DN600; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

YB416X减压稳压阀产品概述

YB416X减压稳压阀是一种由阀体、阀盖、阀座、阀杆、活塞套、橡胶膜片、弹簧罩和调节弹簧等部件组成的法兰连接隔膜式或活塞式可调节型减压阀，其阀后出口压力可在投入使用前根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前进口压力及流量的变动而改变。

YB416X减压稳压阀由于采用了阀后压力反馈机构，工作中不但减静压而且可减动压，既可水平安装，也可垂直安装，在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。本产品性能可靠，安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。

YB416X减压稳压阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	弹簧罩	QT450	WCB	CF8	CF8M	CF3M
4	阀杆	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	活塞	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	缸套	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	密封垫	NBR	NBR	NBR	NBR	NBR
8	调节弹簧	60Si2Mn	60Si2Mn	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	膜片	NBR	NBR	NBR	NBR	NBR

YB416X减压稳压阀技术规范

公称压力PN(MPa)	1.6	2.5
壳体试验压力(MPa)	2.4	3.75
密封试验压力(MPa)	1.76	2.75
进口压力(MPa)	＜1.2	＜1.6
出口压力(MPa)	DN＜50时0.1 ~ 1.0；DN＞50时0.2 ~ 1.0	DN＜50时0.15 ~ 1.2；DN＞50时0.25 ~ 1.2
出口压力调节范围(MPa)	0.1 ~ 1.0	0.2 ~ 1.6
设计制造	GB/T 12244-2006 减压阀一般要求
法兰标准	GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
性能试验	GB/T 12245-2006 减压阀性能试验方法

YB416X减压稳压阀外型尺寸

公称压力 PN	公称通径 DN	外形尺寸mm		公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	公称压力 PN	公称通径 DN	L	H
10 ~ 25	15	108	105	10 ~ 25	100	292	274
	20	117	105		125	330	350
	25	127	115		150	356	368
	32	140	120		200	495	395
	40	165	165		250	622	433
	50	203	165		300	698	475
	65	216	190		350	787	520
	80	241	250		400	914	570

YB416X减压稳压阀结构图

Y416X减压稳压阀

如果你需订购我厂蒸汽减压阀产品，咨询时烦请说明公称压力、公称尺寸、最高进口压力、最低进口压力、出口压力范围、工作介质、工作温度、流量及法兰标准等，本产品公称通径小于DN50的建议选用Y110X或Y116螺纹连接隔膜型减压稳压阀，大于等于DN50的建议选用YB410X、YB416X或YB425X法兰连接活塞型减压稳压阀。
