高灵敏度大流量蒸汽减压阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 减压阀 > 蒸汽减压阀

蒸汽减压阀

: 更新时间2023-05-10 16:51:39; 产品名称; 型??????? 号YGa43H、YGa43Y; 公称通径DN15~DN500; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

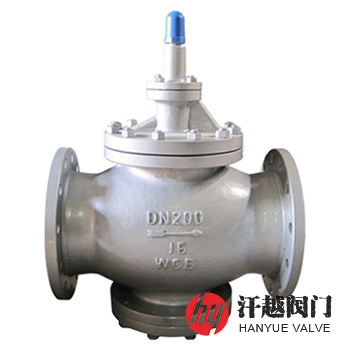

高灵敏度大流量蒸汽减压阀产品概述

YGa43H高灵敏度大流量蒸汽减压阀在普通减压阀基础上加大了活塞面积，改变了节流结构和密封形式，增大了过流面积，改进了导阀结构和调节弹簧形式等，从而在提高灵敏度、流量、使用寿命等方面大大改善了性能。本产品主要适用于蒸汽管路系统，适合蒸汽负荷波动大、流量大、流量变化大，进口压力变化大的工况场合，其可根据工作介质压力、温度选用不同材质。

YGa43H高灵敏度大流量蒸汽减压阀主要由主阀和导阀两部分组合而成，其中导阀通过螺栓螺母直接安装在主阀上，其主阀由阀座、阀瓣、活塞、缸套、弹簧等部件构成，而导阀则由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成，该阀是通过调节调节弹簧压力设定出口压力，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。

高灵敏度大流量蒸汽减压阀部件材料

部件名称	材料名称
阀体	WCB	CF8	CF3	CF8M	CF3M
阀盖	WCB	CF8	CF3	CF8M	CF3M
底盖	WCB	CF8	CF3	CF8M	CF3M
阀座	2Cr13	304	304L	316	316L
阀瓣	2Cr13	304	304L	316	316L
缸套	ZCuAl10Fe3	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
活塞	ZCuAl10Fe3	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
膜片	1Cr18Ni9Ti	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
导阀座	2Cr13	304	304L	316	316L
导阀杆	2Cr13	304	304L	316	316L
主阀弹簧	50CrVA	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
导阀弹簧	50CrVA	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
调节弹簧	60Si2Mn	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

高灵敏度大流量蒸汽减压阀性能规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0
密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
最高进口压力(MPa)	1.6	2.5	4.0	6.3	10.0
出口压力范围(MPa)	0.04 ~ 1.0	0.05 ~ 1.6	0.08 ~ 2.5	0.2 ~ 3.5	0.5 ~ 3.5
最小压差(MPa)	0.07	0.1	0.15	0.4	0.5
设计制造	GB/T 12244-2006 减压阀一般要求
结构长度	JB/T 2205-2013 减压阀结构长度
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能试验	GB/T 12245-2006 减压阀性能试验方法

高灵敏度大流量蒸汽减压阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm			公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	H	H1	公称压力 PN	公称通径 DN	L	H	H1
16 ~ 25	15	160	265	85	63	15	180	280	100
	20	160	265	85		20	180	280	100
	25	180	280	95		25	200	300	115
	32	200	280	95		32	220	300	115
	40	220	290	105		40	240	315	130
	50	250	300	130		50	270	340	135
	65	280	315	145		65	300	355	150
	80	310	330	170		80	330	370	175
	100	350	405	200		100	380	450	205
	125	400	450	225		125	450	510	235
	150	450	485	265		150	500	555	275
	200	500	570	290		200	550	640	300
	250	650	640	325		250	650	720	335
	300	800	740	360		300	800	830	375
	350	850	810	395		350	850	880	410
	400	900	950	430		400	900	1020	445
	500	950	1080	500		500	950	1080	515
40	15	180	265	85	100 ~ 160	15	180	280	100
	20	180	265	85		20	200	280	100
	25	200	280	95		25	220	300	115
	32	220	280	95		32	230	300	115
	40	240	290	105		40	240	315	130
	50	270	300	130		50	300	340	135
	65	300	315	145		65	340	355	150
	80	330	330	170		80	360	370	175
	100	380	405	200		100	380	450	205
	125	450	450	225		125	450	510	235
	150	500	485	265		150	500	555	275
	200	550	570	290		200	550	640	300
	250	650	640	325		250	650	720	335
	300	800	740	360		300	800	830	375
	350	850	810	395		350	850	880	410
	400	900	950	430		400	900	1020	445
	500	950	1080	500		500	950	1080	515

高灵敏度大流量蒸汽减压阀结构图

高灵敏度大流量蒸汽减压阀

在选购我厂蒸汽减压阀产品时请尽量告知：公称通径、公称压力、进口压力、调压范围或出口压力、额定流量、阀体材质及阀内件、介质种类和温度范围、连接法兰标准等。
