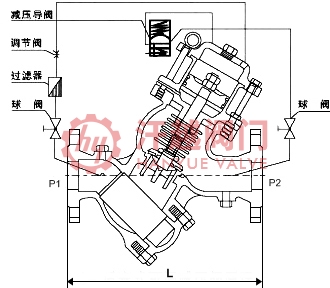

YQ98001型过滤活塞式可调减压阀是一种利用介质自身能量自动操作主阀阀瓣的上下移动来控制主阀开度，调节管路压力，使阀下游压力维持在减压导阀弹簧设定值上的智能型阀门。当其从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到减压导阀上，当阀下游压力高于减压导阀弹簧设定值时，减压导阀自动关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高；当阀下游压力降到减压导阀弹簧设定压力时，减压导阀开启，控制室向下游排水，由于减压导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启；在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。该阀使用时，当调定出口压力后，不管进口压力怎样波动，都能自动保持稳定的出口压力，不管阀下游流量怎样变化，都能安全可靠的将出口静压和动压维持在设定值上，同时其通过减压导阀调节的出口压力调节范围大，可达到阀前压力的10％~80％。本产品减压精确，性能稳定，安全可靠，安装和调节方便，使用寿命长，可广泛用于生活供水、消防及工业给水系统。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
弹 簧
9
过 滤 器
10
球 阀
11
调 节 阀
12
减压导阀
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
较低动作压力(MPa)
P1≥0.07
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验
GB/T 13927-2008、API 598-2016
适用介质
清水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃
公称压力PN
公称尺寸DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂水力控制阀产品，咨询时烦请说明进出口压力、调压范围、公称通径、阀体材质、内件材质等以便选型，具体详情请联系我司销售技术人员。
