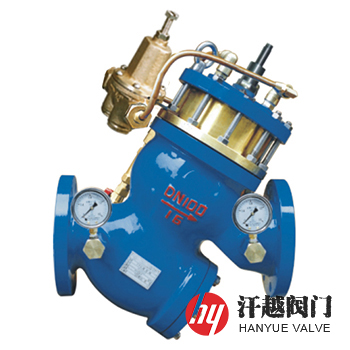

YQ980011型过滤活塞式流量控制阀是一种主要由主阀、限流导阀、针阀、球阀、过滤器、毕托管和开度指示器等组成，稳定阀出口流量于设定值的自控阀门，这种稳定不受阀前供水系统流量及压力变化的影响，然而当阀进口流量小于设定值时，主阀全开，不会增加流量，由毕托管传递压差信号给极敏感的限流导阀，限流导阀和针阀执行两路控制，来控制主阀活塞上腔的压力，通过限流导阀调节螺栓的调节，使阀后流量达到设定值，活塞下腔有节流孔与下游相通，可缓冲阀门的关闭，主阀两端压力差是阀门启闭的驱动能源。该阀限流导阀中有极灵敏的弹簧对流量进行调节，操作简单而且准确，因此，本产品特别适用于空调、给排水、消防和各类工矿企业等供水管网中需要过滤而且对流量实现控制的场所和工况。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
弹 簧
9
过 滤 器
10
球 阀
11
针 阀
12
限流导阀
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
流量调节范围
0.5m/s ~ 5m/s
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验
GB/T 13927-2008、API 598-2016
适用介质
清水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
本产品流量范围可在0.5m/s ~ 5m/s内进行调节。如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、压力等级、主阀和元件材料要求等。
