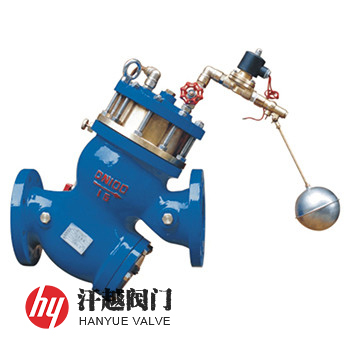

YQ98005型过滤活塞式电动浮球阀是在过滤器活塞式遥控浮球阀的基础上安装了常开型电磁控制阀，使其具有双保险作用，即使在停电或电浮球失灵的情况下，也能达到自动控制设定液面的目的，绝不允许水位超过警戒线或溢出，它可以设置开启和关闭水位，解决了主阀频繁启闭的缺点。该阀主要安装在水箱、水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。本产品广泛应用于市政给排水、消防、工矿企业等行业的水箱、水池及水塔的自动供水系统。
YQ98005型过滤活塞式电动浮球阀利用水力操作，可自动控制水塔或水池水位，液面控制准确度高，不受水压干扰，它的主阀安装在水池外面，调试和检查方便，维修简单。其阀体采用流线型设计，流体阻力小，过流量大。该阀采用牢固的O型环密封，利用液压控制原理，使阀瓣关闭与进水压力成正比，密封可靠性高。本产品可随水池的高度及使用空间任意位置安装，维护和调试及检查方便，使用寿命长，具有性能可靠、强度高、动作平稳等特点。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
弹 簧
9
过 滤 器
10
球 阀
11
浮 球 阀
12
电 磁 阀
组合件
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验
GB/T 13927-2008、API 598-2016
适用介质
清水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
本产品如需要可把阀体、阀盖、内件和元件等采用镍铝青铜或双相不锈钢材料制作，可以使用在类似海水的介质中。如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
