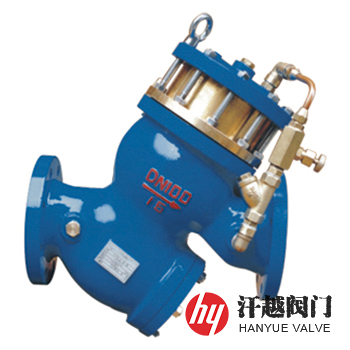

YQ98009型过滤活塞式定比减压阀产品概述

YQ98009型过滤活塞式定比减压阀是一种利用阀进口与出口压力作用面积之差，以及进、出口压力不同情况下所受的作用力而达到平衡，使进、出口压力的比值恒定为压力比，从而达到定比减压目的的阀门。其有3:2、2:1、5:2、3:1、4:1、5:1等多种压力比可供选择，比例准确且容易实现4:1、5:1等大比例减压。它的敏感元件活塞不处于流道之中，克服了以往同类阀因沙粒、焊渣等颗粒物进入而被卡死，造成阀失灵的毛病。该阀结构简单，运行平稳可靠，既可减动压，又可以减静压，并自带过滤装置及防震压力表，使安装尺寸缩短约40%，减少占用空间，节省投资成本。本产品广泛用于给排水、消防、钢厂、造纸、电力、石油、化工及工矿企业水系统的管道上，是给水管网为保护起分支系统安全用水必不可少的设备。

YQ98009型过滤活塞式定比减压阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	阀座	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
4	阀瓣	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
5	阀杆	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	过滤器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
9	球阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	螺栓	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
11	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

YQ98009型过滤活塞式定比减压阀性能规范

公称压力PN(MPa)	1.0	1.6	2.0	2.5	4.0
壳体强度试验压力(MPa)	1.5	2.4	3.0	3.75	6.0
高压液密封试验压力(MPa)	1.1	1.76	2.2	2.75	4.4
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
连接法兰	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验	GB/T 13927-2008、API 598-2016
适用介质	清水或物理化学性质类似于水的介质
工作温度	0℃ ~ 80℃

YQ98009型过滤活塞式定比减压阀外型尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	D	K	R	C-f	n-?d
16	50	250	160	125	100	16-3	4-18
	65	280	180	145	120	18-3	4-18
	80	335	195	160	135	20-3	8-18
	100	380	215	180	155	20-3	8-18
	125	425	245	210	185	22-3	8-18
	150	480	280	240	210	24-3	8-23
	200	570	335	295	265	26-3	12-23
	250	650	405	355	320	30-3	12-25
	300	740	460	410	375	30-4	12-25
	350	810	520	470	435	34-4	16-25
	400	860	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

YQ98009型过滤活塞式定比减压阀结构图

过滤活塞式定比减压阀

本产品进、出口压力比值有3:2、2:1、5:2、3:1、4:1、5:1等多种可供选择。如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
