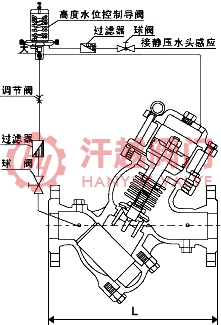

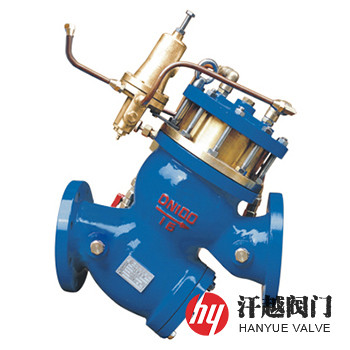

YQ98007型过滤活塞式高度水位控制阀是一种利用水箱、水池或水塔设定的高低水位的静压水头之差，通过高度水位控制导阀来控制主阀敏感元件活塞的上下运动以达到对主阀的开启与关闭的阀门。当水箱或水池(水塔)的水位升到设定的高水位时，主阀关闭，停止向水箱或水池(水塔)供水，当水箱或水池(水塔)下降到低水位时，主阀打开，向水箱或水池(水塔)供水。其通过调节高度水位导阀的调节螺杆，可以设定高低水位。该阀必须安装在水箱或水池(水塔)外，便于调节和维护，避免进入水箱或水池(水塔)操作的危险性。本产品广泛用于建筑给水、消防、工矿企业上的水池、水塔、水箱等，代替以往的液面控制阀，它采用纯机械水力控制，取消了浮球(电浮球)和电器控制，克服以往水位控制阀频繁启闭的缺点，利用水箱或水池(水塔)水位变化，静压水头之差控制主阀启闭，安全、可靠、准确。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
弹 簧
9
过 滤 器
10
球 阀
11
调 节 阀
12
导 阀
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验
GB/T 13927-2008、API 598-2016
适用介质
清水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
本产品如使用在海水环境中或介质物理化学性质类似于海水，订货时需注明，需注意的是该阀应采用一备一用安装方式，避免阀出现故障后系统不能正常运行，如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
