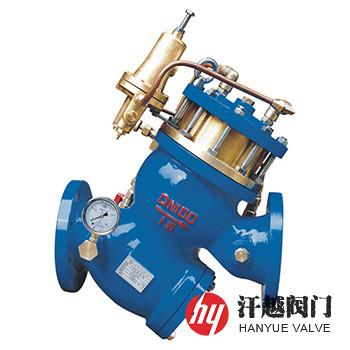

YQ98002型过滤活塞式安全泄压阀是一种适合安装在高层建筑、消防以及其它供水系统的管道上，将给排水管路中超过定压导阀设定值的压力释放掉，并维持管路压力在某一安全设定值之下，保护管线安全，也可作持压阀用，维持主阀上游供水压力于某一设定值以上，以保障主阀上游的供水区的压力的阀门。当过滤活塞式安全泄压阀从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到定压导阀上，当出口压力高于定压导阀弹簧设定值时，定压导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高，当过滤活塞式安全泄压阀出口压力降到定压导阀弹簧设定压力时，定压导阀开启，控制室向下游排水，由于定压导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启；在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。本产品出口压力不会因进口压力变化而改变，亦不因主阀出口流量的变化而改变，能够安全可靠地将出口压力维持在设定值上。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
弹 簧
9
过 滤 器
10
球 阀
11
定压导阀
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
较低动作压力(MPa)
P1≥0.07
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验
GB/T 13927-2008、API 598-2016
适用介质
清水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃

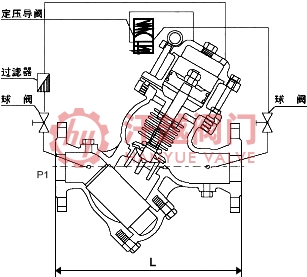

公称压力PN
公称尺寸DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
本产品较低动作压力不得低于0.07MPa，调节范围PN10为0.3MPa-0.9MPa、PN16为0.5MPa-1.4MPa、PN25为0.5MPa-2.4MPa。如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
