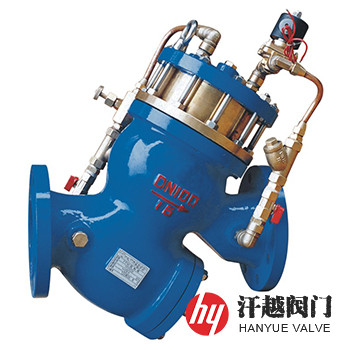

YQ98006型过滤活塞式电磁控制阀是一种由主阀、电磁导阀、针型阀、球阀和微形过滤器等组成水力控制接管系统，利用电信号遥控电磁导阀可以实现对主阀进行开启或关闭的阀门。当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态，当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀。该阀采用三向电磁阀控制，维护简单，其能够根据电信号准确快速的控制阀门启闭，而且阀的关闭速度可调，平稳关闭不会产生压力波动。本产品广泛应用于高层建筑和工矿企业以及医药、食品等领域的管路系统中，主要安装在各类给水系统的管道上。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
ZCuAl10Fe3
4
阀 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
弹 簧
9
过 滤 器
10
球 阀
11
调 节 阀
12
电 磁 阀
组合件
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验
GB/T 13927-2008、API 598-2016
适用介质
清水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
本产品电磁阀电压有220V交流电和24V直流电两种可供选择，形式有防爆、常开中、常闭等(任选)。如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
