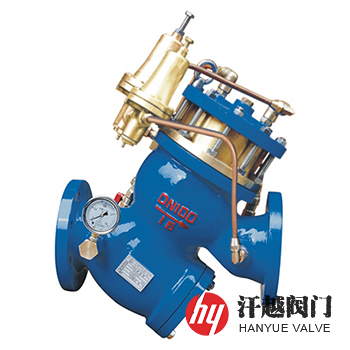

YQ980010型过滤活塞式预防水击泄放阀产品概述

YQ980010型过滤活塞式预防水击泄放阀是一种由Y形宽体阀腔带过滤器的主阀、三通式高压和低压导阀等组成，可在意外断电时保护水泵系统免受水锤冲击，又可保证超压时管网安全供水的阀门。其当意外断电、水泵关机、水泵启动等情况时，产生一个低压波动，这时低压导阀开启与大气相通，活塞上腔的压力下降，主阀开启泄水，并在回水高压到来时，保持常开状态，当管网压力增至工况压力时，低压导阀和主阀都缓慢关闭。当管网压力超过安全值时，高压导阀立即开启与大气相通，主阀开时开启泄水降压，当压力恢复到正常状态后，导阀和主阀逐步关闭。该阀操作方便，只需分别对二个导阀上的调节摞栓进行调节，即可实现高、低压的设定，设定的高、低压力稳定可靠，排放灵敏，它自带过滤装置及防震压力表，使安装尺寸缩短约40%，减少占用空间，节省投资成本。本产品可广泛应用自来水公司泵房、给排水、空调和各类工矿企业的供水管网中，如同其它排放阀一样可安装在靠近水泵的T型连接管上，事实上在任何压力管网中，本阀都能防止超压或水锤对管网的破坏，起到对管网安全的保险作用。

YQ980010型过滤活塞式预防水击泄放阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	阀座	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
4	阀瓣	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
5	阀杆	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	弹簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	过滤器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	球阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
11	高压导阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
12	低压导阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

YQ980010型过滤活塞式预防水击泄放阀性能规范

公称压力PN(MPa)	1.0	1.6	2.0	2.5	4.0
壳体强度试验压力(MPa)	1.5	2.4	3.0	3.75	6.0
高压液密封试验压力(MPa)	1.1	1.76	2.2	2.75	4.4
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
高压导阀设定压力(MPa)	≤ 1.0	≤ 1.6	≤ 2.0	≤ 2.5	≤ 4.0
低压导阀设定压力(MPa)	≥ 0.1	≥ 0.1	≥ 0.1	≥ 0.1	≥ 0.1
连接法兰	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
压力试验	GB/T 13927-2008、API 598-2016
适用介质	清水或物理化学性质类似于水的介质
工作温度	0℃ ~ 80℃

YQ980010型过滤活塞式预防水击泄放阀外型尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	D	K	R	C-f	n-?d
16	50	250	160	125	100	16-3	4-18
	65	280	180	145	120	18-3	4-18
	80	335	195	160	135	20-3	8-18
	100	380	215	180	155	20-3	8-18
	125	425	245	210	185	22-3	8-18
	150	480	280	240	210	24-3	8-23
	200	570	335	295	265	26-3	12-23
	250	650	405	355	320	30-3	12-25
	300	740	460	410	375	30-4	12-25
	350	810	520	470	435	34-4	16-25
	400	860	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

YQ980010型过滤活塞式预防水击泄放阀结构图

过滤活塞式预防水击泄放阀

本产品低压导阀设定压力不得低于0.1MPa，高压导阀设定压力不得高于公称压力。如果你需订购我厂水力控制阀产品，咨询时烦请说明公称尺寸、公称压力、主阀和元件材料要求等。
