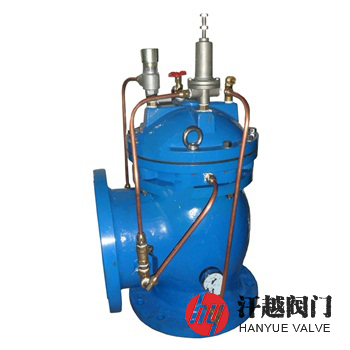

GA6600水击泄放阀是一种由主阀、高压水力导阀、针阀、球阀和导管等部件组成水力自动控制系统，高压无条件开启泄除水锤的阀门，它通过将过高的压力排向大气，来完成这一功能，当系统压力超出高压导阀设定值时，导阀将打开，主阀开启，使系统泄压，如系统压力恢复，低于导阀设定值，导阀将自动关闭，主阀也缓慢关上。其操作平衡无振动，具独特的V型开口阀瓣和差动活塞设计，在任何工作压力下都能给予可靠的关闭推动力，调节性能优秀，运行平稳，不会产生自身关闭水锤，开阀泄水时响应快速，大孔道高敏感的泄压导阀响应高压条件快速开启主阀，当压力平息后可快速度关阀。该阀调压前，先把针阀关闭后再打开半圈，球阀为关闭状态，其余球阀处于开启状态，调压时，先松开导阀手轮下的锁紧螺母，然后顺时针拧动导阀手轮为增加压力，反之为降低压力，调好后，锁好锁紧螺母。本产品适合安装在水泵出口管道上，靠近水击发生源如止回阀、输水管超压点等，用T型三通外接，能无条件泄除高压水锤，是泵站的安全?；ど璞福苡行У靥岣吖┧芡低嘲踩煽啃?。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
阀 座
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
4
阀 瓣
2Cr13
5
阀 杆
6
密 封 圈
NBR/EPDM
7
活 塞
8
阀座垫环
9
弹 簧
10
高压导阀
11
活 塞 环
12
导 阀 环
公称压力PN(MPa)
1.0
1.6
2.0
2.5
4.0
壳体强度试验压力(MPa)
1.5
2.4
3.0
3.75
6.0
高压液密封试验压力(MPa)
1.1
1.76
2.2
2.75
4.4
低压气密封试验压力(MPa)
0.6
反应时间
≤0.5S (即产生水锤起至阀动作泄水时间不大于0.5秒)
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
GB/T 13927-2008、API 598-2016
适用介质
清水、原水或物理化学性质类似于水的介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称尺寸
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
143
160
125
100
16-3
4-18
65
145
180
120
18-3
80
155
195
135
20-3
8-18
175
215
200
245
210
185
22-3
150
225
280
240
24-3
8-23
275
335
295
265
26-3
12-23
250
325
405
355
320
30-3
12-25
300
375
460
410
30-4
350
425
520
470
435
34-4
16-25
400
475
580
525
485
36-4
16-30
450
500
640
585
545
40-4
20-30
600
705
650
608
44-4
20-34
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂水力控制阀产品，咨询时烦请说明进出口压力、公称尺寸、阀体和内件材质以及控制元件要求等以便选型，本产品阀体形式有直通式和角式两种，常规配置工作温度不得超过0℃-80℃，如超过此温度咨询时请说明，具体详情请联系我司销售技术人员。
