水锤吸纳器

水力控制阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 水力控制阀 > 多功能水泵控制阀

多功能水泵控制阀

: 更新时间2023-04-24 13:19:05; 产品名称; 型??????? 号YQ9000; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

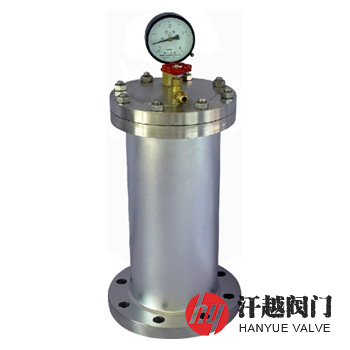

水锤吸纳器产品概述

YQ9000活塞式水锤吸纳器也常被称为水锤消除器，是一种通过密封缓冲气压腔对水锤实现缓冲，能使给水管道和设施免遭水锤破坏的水力防护装置。其利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，避免了因巨大水锤冲击造成的设备损坏。它能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水锤和浪涌引发的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到?；す艿赖哪康?。本产品适用于建筑给水管道，同时也可用于介质、工况相同或相似的其他输配水管道。

YQ9000活塞式水锤吸纳器由壳体、活塞、缓冲气压腔等组成，当冲击波进入时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则冲击波双重作用下来回运动，形成一个动态平衡，这样就消除了不规则的水击波震荡。其利用空气的可压缩性来缓冲水锤冲击，免除管网系统及泵阀组件因水锤波的冲击而受到严重伤害，大大延长了使用寿命，并可消除由水锤产生的噪音。本产品作为?；す┧艿腊踩挠行Щ撼迳枋?，在石化、市政、给排水、消防和暖通等众多管网中得到广泛使用。

水锤吸纳器部件材料

序号	部件名称	材料名称
1	壳体	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	壳盖	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	连接法兰	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	活塞	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	螺栓	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
7	螺母	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	压力表	组合件	组合件	组合件	组合件

水锤吸纳器性能规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0
强度试验压力(MPa)	2.0	3.2	5.0	8.0
密封试验压力(MPa)	1.1	1.76	2.75	4.4
容气腔压力	50% ~ 70% (占管道压力百分数)
设计制造	CJ/T 300-2013 建筑给水水锤吸纳器
法兰标准	JB/T 81-2015、JB/T 82-2015、GB/T 9119-2010、GB/T 9115-2010、ASME B16.5-2017等
检验验收	CJ/T 300-2013 建筑给水水锤吸纳器
适用介质	建筑给水及物理化学性质相同或相似的其他介质
工作温度	0℃ ~ 70℃

水锤吸纳器外形尺寸

公称压力 PN	公称尺寸 DN	尺寸mm
公称压力 PN	公称尺寸 DN	L	D	D1	D2	b-f	Z-?d
16	15	200	95	65	45	14-2	4-14
	20	300	105	75	55	16-2	4-14
	25	320	115	85	65	18-2	4-14
	32	340	135	100	78	18-2	4-18
	40	350	145	110	85	20-3	4-18
	50	365	160	125	100	22-3	4-18
	65	465	180	145	120	24-3	4-18
	80	510	195	160	135	24-3	8-18
	100	575	215	180	155	26-3	8-18
	125	600	245	210	185	28-3	8-18
	150	645	280	240	210	28-3	8-23
	200	755	335	295	265	30-3	12-23
	250	855	405	355	320	32-3	12-25
	300	955	460	410	375	32-4	12-25
25	15	220	95	65	45	16-2	4-14
	20	320	105	75	55	18-2	4-14
	25	340	115	85	65	18-2	4-14
	32	355	135	100	78	20-2	4-18
	40	380	145	110	85	22-3	4-18
	50	385	160	125	100	24-3	4-18
	65	485	180	145	120	24-3	8-18
	80	520	195	160	135	26-3	8-18
	100	585	230	190	160	28-3	8-23
	125	600	270	220	188	30-3	8-25
	150	645	300	250	218	30-3	8-25
	200	755	360	310	278	32-3	12-25
	250	855	425	370	332	34-3	12-30
	300	955	485	430	390	36-4	16-30
表中未列出规格及参数，请咨询汗越阀门技术部！

水锤吸纳器结构图

水锤吸纳器

如果你需订购我厂水力控制阀产品，咨询时烦请告知公称通径、公称压力、阀体材质、阀内件材料、法兰标准及法兰密封面形式等。本产品通常应用于高层建筑的给水泵或小型水泵装置管路系统上，具有在无需阻止水流条件下，有效吸收水击的能力，能够较好地消除管路的振动和噪音。一般来说，公称尺寸DN15~DN40为螺纹连接，用标准三通垂直于管道，用于支管系统消除管道不规则水击波和噪声。DN50~DN300为法兰连接，用标准三通外接。应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器。
