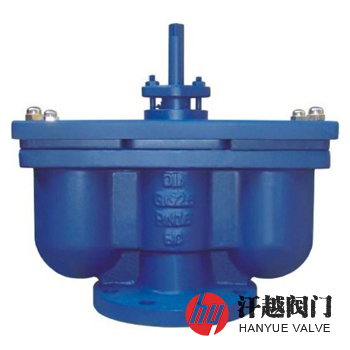

QB2双口排气阀是一种由阀体、阀盖、阀杆及浮球等组成的双口浮球式进排气阀，其当需要排除供水管线内的气体时，应逆时针方向旋转阀杆，阀瓣上升，使管内的空气在水的压强作用下进入阀腔内，并从排气口排出，随之，管道内的水充满体腔，使浮球在水浮力作用下向上浮起将排气口堵塞，达到自行密封。本产品在正常工作中始终是开着的，只有在需要检修或清扫阀腔时，才会顺时针转动阀杆将阀门关闭。
QB2双口排气阀是管线系统中必不可少的辅助元件，广泛安装于管路上的顶端、弯头或有闭气的地方，用来排除管内的气体以疏通管道，使管线系统正常运转。如不装此阀，管道容易出现气阻，影响通水流量。此外，当管网系统运转时突然出现停电、停泵情况，或其他原因引起管内产生负压时会引起管道振动或破裂，该阀能迅速把空气吸入管内，?；す艿腊踩１静诽乇鹗屎洗罅髁颗牌?，但不适用小流量排气。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
阀 盖
3
填料压盖
4
浮 球
304
316
316L
5
密 封 圈
NBR/EPDM
6
阀 杆
2Cr13
7
阀 瓣
8
螺 柱
9
螺 母
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.02
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
GB/T 13927-2008、API 598-2016
适用介质
清水、原水或物理化学性质类似于水的其他液体
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
尺寸mm
L
H
D
D1
D2
b-f
Z-?d
16
50
325
315
160
125
100
16-3
4-18
80
195
135
20-3
8-18
360
215
180
155
475
245
210
185
22-3
150
380
280
240
24-3
8-23
200
580
420
335
295
265
26-3
12-23
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
排气阀选型设计中应注意以下问题：排气阀位置的选择比口径选择更为重要；对于长距离输水管线，较理想的排气方法是在较短的距离内安装数量较多、口径较小的排气阀；当最高点两侧有不同坡度时，按条件苛刻的坡度确定排气阀的尺寸；排气阀下面应安装一个同一口径的阀门，一般为闸阀；排气阀口径与管线直径之比一般为1：8 ~ 1：12。
