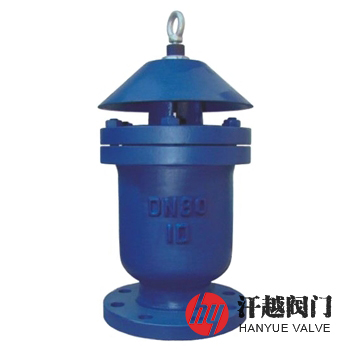

KP4X快速排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-21 16:50:38; 产品名称; 型??????? 号KP4X-10; 公称通径DN25~DN400、NPS1~NPS16; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

KP4X快速排气阀产品概述

KP4X快速排气阀是一种由阀体、阀盖、导向托架、导向套、浮桶、密封盖、防尘罩和排气嘴等零件组成，具有大排气孔，尺寸不小于25mm的快速进排气阀，其安装在水平输水管路的顶端位置上，在管路充水前，浮桶和密封盖等在自身重量作用下落入导向托架内，使大排气孔处于全开状态，在充水过程中，管路内的气体在水介质压强作用下进入阀体腔后由大排气孔迅速排出。随着空气的排出，水逐渐进入阀体内，浮起密封盖及浮桶，密封住大排气孔及小排气孔。充满水的管路中，空气逐渐进入管路顶端处的阀门阀体内，待空气积聚到一定量时，浮桶失去浮力而下降，露出小排气孔，空气从小排气孔中排出。当管路内产生负压(检惨、管路排水等原因)，需补气时，密封盖等部件在其自身重量和压差作用下落至浮桶上，打开了大排气口吸入大量空气，防止了由负压引起的管路损坏。本产品具有结构紧凑，重量轻，流阻低，排吸气量大等特点。

KP4X快速排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	导向托架	304	304	304	316	316L
4	浮桶	304	304	304	316	316L
5	密封盖	304	304	304	316	316L
6	密封垫	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	防尘罩	QT450	WCB	CF8	CF8M	CF3M

KP4X快速排气阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
设计制造	JB/T 12386-2015 给水管道进排气阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	JB/T 12386-2015 给水管道进排气阀
介质水温	0℃ ~ 65℃

KP4X快速排气阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	H	D0	D	D1	D2	b-f	Z-?d
16	25	285	140	115	85	65	14-2	4-14
	50	370	160	160	125	100	16-3	4-18
	80	410	205	195	160	135	20-3	8-18
	100	460	240	215	180	155	20-3	8-18
	150	575	300	280	240	210	24-3	8-23
	200	635	325	335	295	265	26-3	12-23
	250	675	380	405	355	320	30-3	12-25
	300	735	478	460	410	375	30-4	12-25
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

KP4X快速排气阀结构图

快速排气阀

如果你需订购我厂排气阀产品，烦请告知公称通径、公称压力、阀体及内件材料、法兰标准及法兰密封面形式等，本产品可根据工况需要采用螺纹连接，也可根据客户需求定制，如有特殊要求，咨询时请详细说明。
