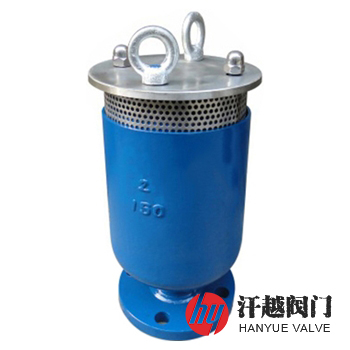

防水锤排气阀主要包括阀体，阀体的底部开有进水口，阀体的顶部安装有阀盖，阀盖上开有排气口，排气口的下方设有浮球，浮球设置在阀体内，浮球的底部连接有导向杆，阀体内设有球座，导向杆连接在球座上，球座上连接有浮板，浮板连接在阀体的内壁上，浮板上开有一组排气孔，球座的两侧均连接有缓冲板，缓冲板呈弧形状态设置，缓冲板位于浮板的上方。这样设置，使用时，气体从水流中通过浮板进入到阀体时，由于浮板上开有排气孔，气体只能从排气孔进入阀体内再排气，这样减少了气体的排气面积，降低了气体的排气速度，从而使阀体内外之间的压差缩小，这样当排气阀突然启动或关闭时，由于阀体内外压差小，因此，阀体内产生的压力小，对水流中的空气产生的压力作用下，对水流的流速造成的影响小，从而防止出现水锤现象，同时，在球座上设置缓冲板，由于缓冲板呈弧形状态设置，这样水流冲击到阀门时通过缓冲板的分流缓冲作用减少了流速，防止水流冲击对阀体造成的破坏，相互结合从而抑制了水流的流速，防止出现水锤现象，防止排气阀的损坏。
防水锤排气阀结构合理，使用方便，采用浮板的设置方式能够缩小阀体内外的压差，减少对水流中空气的压力作用，减缓水流的流速，采用缓冲板的设置方式能够减缓水流的流速，相互结合从而达到减缓水流流速的目的，防止水流流速过快对排气阀造成的破坏，防止出现水锤现象，能够解决目前排气阀容易出现水锤现象的问题，使排气阀不易损坏，使用效果好。
序号
部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF3
CF8M
CF3M
2
阀 盖
3
浮 球
304
304L
316
316L
4
导 向 杆
5
浮 板
6
缓 冲 板
7
螺 栓
8
防 护 网
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体强度试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.02
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
GB/T 13927-2008、API 598-2016
适用介质
清水、原水或物理化学性质类似于水的其他液体
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN

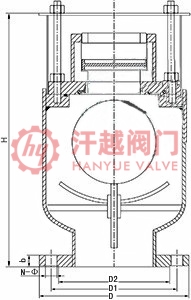

尺寸mm
H
D
D1
D2
b-f
N-Φ
16
50
350
160
125
100
16-3
4-18
80
380
195
135
20-3
8-18
400
215
180
155
150
480
280
240
210
24-3
8-23
200
550
335
295
265
26-3
12-23
250
630
405
355
320
30-3
12-25
300
700
460
410
375
30-4
750
520
470
435
34-4
16-25
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准和法兰密封面形式、阀体及内件材料等，本产品阀盖的上方安装有外盖，外盖通过螺栓安装在阀体上，这样对外盖起到保护作用，如需了解详情。
