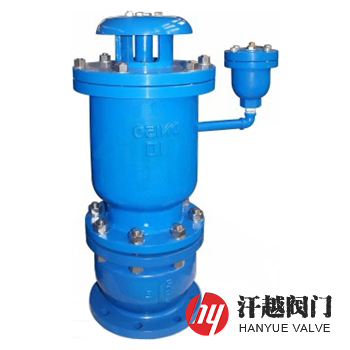

弥合性水锤预防阀组包括主排气阀，其阀体下方设有开孔，微量排气阀通过管道连接开孔与主排气阀连通，主排气阀进水口处设有缓冲阀组，缓冲阀组包括缓冲阀体，缓冲阀体内吊装有导向轴，缓冲板套装在导向轴上，缓冲板上设有节流孔。当水柱在重力以及负压作用下回流，主排气阀压力为正压，缓冲板在正压气流下沿着导向轴升起将缓冲阀组出口堵住，使得主排气阀流量变小，此时分离水柱的空气不能快速排出，因此抑制水柱回流，防止水柱弥合撞击，从根本上消除弥合水锤，经过一定时间，吸入的空气通过节流孔排出，水流进入主排气阀，主排气阀浮球升起关闭，同时缓冲板降落。
弥合型水锤预防阀通过设在主排气阀进水口的缓冲阀组抑制水柱回流，防止水柱弥合撞击，从根本上消除弥合水锤。本产品具有缓冲功能而不影响排气和吸气等特点，特适用于对水泵启动频繁的情况。
序号
部件名称
材料名称
1
防 雨 盖
QT450
WCB
CF8
CF8M
CF3M
2
定 位 架
3
导杆活塞
SUS304
SUS316
SUS316L
4
密 封 圈
NBR/EPDM
5
封圈压板
6
护 桶
7
浮 球
8
阀 体
9
密 封 环
10
缓冲阀塞
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.02
设计制造
CJ/T 217-2013 给水管道复合式高速进排气阀
连接法兰
GB/T 17241.6-2008、JB/T 79.1-1994、GB/T 9113-20210、ASME B16.5-2017
检验试验
适用介质
清水、原水或物理化学性质类似于水的其他液体
工作温度
0℃-85℃
公称压力
PN
公称通径
DN

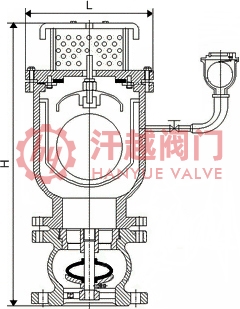

尺寸mm
Φ
H
D
D1
D2
b-f
Z-?d
16
50
195
460
160
125
100
16-3
4-18
80
242
535
135
20-3
8-18
260
595
215
180
155
150
345
760
280
240
210
24-3
8-23
200
425
900
335
295
265
26-3
12-23
250
465
1030
405
355
320
30-3
12-25
300
505
1150
410
375
30-4
400
660
1440
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准、阀体及内件材料等，本产品在使用过程中压力不能低于0.03MPa，如低于0.03MPa排气阀容易漏水，必须配一只阀门作为检修用。
