ZFGP4X复合式进排气阀

水力控制阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-21 10:51:51; 产品名称; 型??????? 号ZFGP4X; 公称通径DN20~DN500、NPS?~NPS20; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

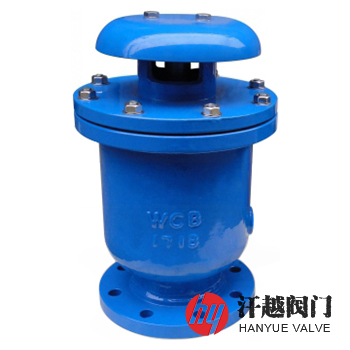

ZFGP4X给水管道复合式高速进排气阀产品概述

ZFGP4X给水管道复合式高速进排气阀是一种由阀体、浮体、升降罩、大孔和小孔密封组件、阀盖以及排气罩等主要部件组成的法兰连接整体式进排气阀。其若首次注水或管道维修后充水，此时管内是空的，没有介质浮力作用，浮体和升降罩都下落到底部，大排气孔全开，大孔直径与排气阀公称通径相同，水注入后管内大量空气从大孔快速排出。当管内空气排尽之后，压力水接踵而来进入该阀阀体，浮体在受到水的猛烈冲击同时，被水的浮力作用迅速上浮，并带动升降罩将大、小排气孔瞬间关闭不漏水，而在输水运行中，因压力波动，溶解在水中的气体会不断逸出来，在管内上侧形成气囊，并不断增大，使阀内液面不断下降，浮体的浮力逐渐减小，当浮力小于浮体自重时，浮体就下落，小孔密封副开启排气，随后液面逐渐上升，当浮力大于浮体自重时，浮体也逐渐上浮，直至将小孔关闭。本产品能在因工况变化或下游维修排水时，管内会形成真空，此时阀外大气压力大于阀内压力，升降罩和浮体在大气压力作用下迅速落下，大排气孔全开，大量的大气经阀腔迅速补入管内破坏真空，确保管网稳定和安全。

ZFGP4X给水管道复合式高速进排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	浮体	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	升降罩	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	密封组件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	阀盖	QT450	WCB	CF8	CF8M	CF3M
6	排气罩	QT450	WCB	CF8	CF8M	CF3M
7	螺柱	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

ZFGP4X给水管道复合式高速进排气阀性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5
壳体强度试验压力(MPa)	0.375	0.9	1.5	2.4	3.75
高压水密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
设计制造	CJ/T 217-2013 给水管道复合式高速进排气阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等
检验试验	CJ/T 217-2013 给水管道复合式高速进排气阀
适用水温	0℃~65℃

ZFGP4X给水管道复合式高速进排气阀外形尺寸

公称压力 PN	公称尺寸 DN	尺寸mm
公称压力 PN	公称尺寸 DN	Φ	H	D	D1	D2	b-f	Z-?d
16	20	195	320	105	75	55	14-2	4-14
	25	195	320	115	85	65	14-2	4-14
	32	195	320	135	100	78	16-2	4-18
	40	195	320	145	110	85	16-3	4-18
	50	195	320	160	125	100	16-3	4-18
	65	195	320	180	145	120	18-3	4-18
	80	242	375	195	160	135	20-3	8-18
	100	260	395	215	180	155	20-3	8-18
	150	345	500	280	240	210	24-3	8-23
	200	425	600	335	295	265	26-3	12-23
	250	465	680	405	355	320	30-3	12-25
	300	505	780	460	410	375	30-4	12-25
	350	605	860	520	470	435	34-4	16-25
	400	660	940	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

ZFGP4X给水管道复合式高速进排气阀结构图

给水管道复合式高速进排气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体和阀内件材料、法兰标准及法兰密封面形式等，本产品大量排气，浮球(体)被吹起而关闭阀门时，阀门进、出口的瞬时排气压差△p不小于0.12MPa。
