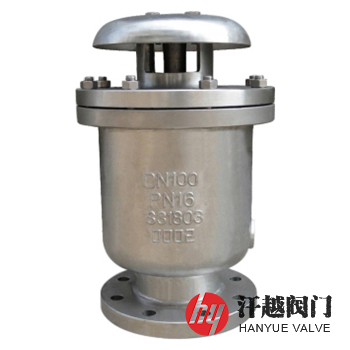

双相不锈钢排气阀是一种阀体、浮体、升降罩、阀盖和排气罩等主要零部件采用2205、2507或者S31803、S32750以及S25073等双相钢材料整体铸造或焊制而成，适用于工作温度0℃~65℃，介质为海水、盐水及物理化学性质类似的其他液体的复合式排气阀，其同时具备大、小进排气孔，并当管道空管充水时能实现快速排气，当管线内产生负压时又能快速进气，且在工作压力下可排出管中集结的微量空气，排尽气后具有自动封水的功能。该阀所选用的钢种由于在其固溶组织中存在铁素体相和奥氏体相，因此它综合了铁素体和奥氏体不锈钢的优点，具有优良的耐腐蚀性和高强度性能，特别适合水中硫化物和氯离子含量较高的供水管道上使用。本产品有整体式和分体式两种结构型式，具有排气量大、浮球抗水冲击压力高、当管内产生真空时吸气性能好、水密封压力适应范围广等优点。
序号
部件名称
材料名称
1
阀 体
2205
2507
S31803
S32750
S25073
2
浮 体
3
升 降 罩
4
密封组件
NBR/EPDM
5
阀 盖
6
排 气 罩
7
螺 栓
A193 B8
A193 B8M
8
螺 母
A194 8
A194 8M
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.02
设计制造
CJ/T 217-2013 给水管道复合式高速进排气阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用介质
海水、盐水或物理化学性质类似的其他液体
工作温度
0℃ ~ 65℃
公称压力
Class
公称尺寸
NPS
尺寸mm
Φ
H
D
D1
D2
b-f
Z-?d
150(PN20)
?
195
320
100
70.0
43
10.0-2
4-16
110
79.5
51
11.0-2
1 ?
115
89.0
64
125
98.5
73
13.0-2
150
120.5
92
14.5-2
4-19
2 ?
180
139.5
105
16.0-2
242
375
190
152.5
127
17.5-2
260
395
230
190.5
157
22.5-2
8-19
345
500
280
241.5
216
24.0-2
8-22
425
600
298.5
270
27.0-2
10
465
680
405
362.0
324
29.0-2
12-25
12
505
780
485
432.0
381
30.5-2
14
605
860
535
476.0
413
33.5-2
12-29
16
660
940
595
540.0
470
35.0-2
16-29
表中只列出了部分ASME B16.5标准Class150法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排气阀产品，咨询时烦请告知公称尺寸、公称压力、阀体和阀内件材料、法兰标准及法兰密封面形式等，本产品装在输水管排气三通的管顶法兰上，轴线垂直安装，与水平中心偏差不大于2°，在排气阀下安装蝶阀或闸阀。
