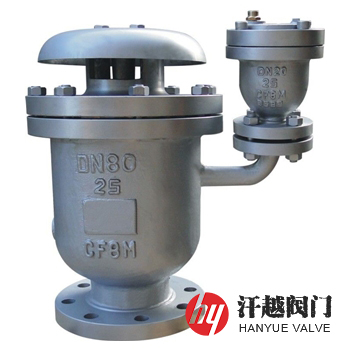

FGP4X复合式高速进排气阀是一种由阀体、浮桶、大孔密封组件、阀盖、排气罩以及小孔排气阀和检修阀等组成，用于管道空管充水时快速排气，管道内产生负压时又能快速进气，在工作压力下可排出管道中集结的少量空气且自动封水，具有大、小进排气孔的供水管道复合式高速排气进气阀。其设有一大一小两个进排气孔，大进排气孔设在阀体上部，小排气孔装在小孔排气阀的阀盖上。本产品有单体式和分体式两种。
FGP4X复合式高速进排气阀具有大量和微量两种进排气功能。其当管线初次或停运后恢复供水时，管线内的空气能通过大排气孔迅速排除，当阀腔内水位上升至一定位置时，大排密封面紧密关闭；当管道在正常输水过程中产生的少量空气在阀腔内上方积集到一定程度时，微量排气口可使积存的空气及时排除；当管线放水或管内突然出现负压时，大小排孔迅速打开进行大量进气，以避免管线内出现负压水锤造成破坏。
序号
零部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
浮 桶
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
3
密 封 件
NBR/EPDM
4
阀 盖
5
排 气 罩
6
小孔排气阀
7
螺 柱
8
螺 母
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.02
设计制造
GB/T 36523-2018 供水管道复合式高速排气进气阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验验收
介质水温
0℃ ~ 55℃
公称压力
PN
公称尺寸
DN
尺寸mm
Φ
H
D
D1
D2
b-f
Z-?d
16
20
195
320
105
75
55
14-2
4-14
25
115
85
65
32
135
100
78
16-2
4-18
40
145
110
16-3
50
160
125
180
120
18-3
80
242
375
20-3
8-18
260
395
215
155
150
345
500
280
240
210
24-3
8-23
200
425
600
335
295
265
26-3
12-23
250
465
680
405
355
30-3
12-25
300
505
780
460
410
30-4
350
605
860
520
470
435
34-4
16-25
400
660
940
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体和浮桶材料、法兰标准及法兰密封面形式等，本产品装在管顶，轴线垂直安装，偏差不大于2度，实际安装前，要检查管道三通法兰、水平误差不应大于1度，如过大将影响排气阀的工作，需校正。
