CARX复合式排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-21 14:41:13; 产品名称; 型??????? 号CARX-10; 公称通径DN15~DN300、NPS?~NPS12; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

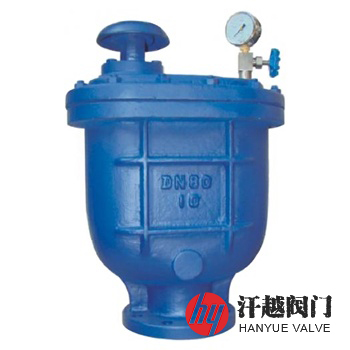

CARX复合式排气阀产品概述

CARX复合式排气阀是一种由阀体、阀盖、阀塞、不锈钢浮球、杠杆、杠杆架和密封圈等组成，同时具有一大一小两个排气孔的进排气阀，其安装在水泵出口处或送水管线中，用来大量排除集积在管道中的空气，以提高管线及水泵的送水效率，当管道内一旦产生负压时，该阀阀塞迅速开启，吸入外界空气，以防止管线因负压而损坏。本产品常用于生产、生活及干式消防等给水系统，但不能在污水管道上使用。

CARX复合式排气阀具有微量排气和大量进排气的功能。当水开始进入管道时，阀塞处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀塞关闭，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当出现停电、停泵，管内水流空或遇管内产生负压时，此时阀塞迅速开启，进行大量吸气，确保管线安全。

CARX复合式排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	阀塞	304	304	304	316	316L
4	浮球	304	304	304	316	316L
5	排气罩	QT450	WCB	CF8	CF8M	CF3M
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	杠杆架	304	304	304	316	316L
8	杠杆	304	304	304	316	316L

CARX复合式排气阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
适用介质	清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

CARX复合式排气阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	L1	H	D	D1	D2	b-f	Z-?d
16	15	280	190	330	95	65	45	14-2	4-14
	20	280	190	330	105	75	55	14-2	4-14
	25	280	190	330	115	85	65	14-2	4-14
	32	280	190	330	135	100	78	16-2	4-18
	40	280	190	330	145	110	85	16-3	4-18
	50	300	190	445	160	125	100	16-3	4-18
	65	300	190	445	180	145	120	18-3	4-18
	80	365	210	500	195	160	135	20-3	8-18
	100	390	245	560	215	180	155	20-3	8-18
	150	460	275	605	280	240	210	24-3	8-23
	200	460	275	605	335	295	265	26-3	12-23
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

CARX复合式排气阀结构图

CARX复合式排气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体及内件材料、法兰标准及法兰密封面形式等，本产品应设在横管的顶高处，立管的顶段，为便于检修，应在其进口管道上加装截止阀或闸阀，如果用于干式消防给水系统时，截止阀后还应加电磁阀。
