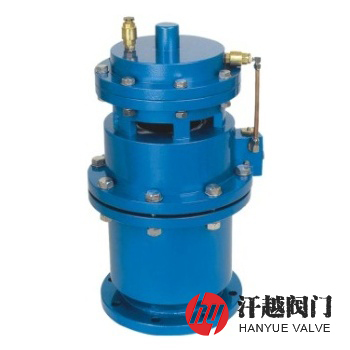

全压高速排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-19 13:47:01; 产品名称; 型??????? 号QSP-10; 公称通径DN15~DN500、NPS?~NPS20; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

全压高速排气阀产品概述

QSP全压高速排气阀是种主要由阀体、浮筒、浮筒杆、小阀芯、盖板、活塞杆、膜片及阀盖等部件组成的全压高速气缸式排气阀，其浮筒通过销钉与浮筒杆铰接，浮筒杆通过拧固在中阀体上的主轴铰接在中阀体上，并通过自身上的小槽控制小阀芯的升降。中阀体通过螺栓与阀体连接成一体，且使浮筒位于阀体上的护筒之内。盖板、活塞杆与膜片下压环、膜片、膜片上压板连成一体，组成运行控制组件，膜片被阀盖压紧在中阀体上，导管通过接头使中阀体与阀盖上的液压缸内腔连通，小排气帽被拧固在中阀体上。本产品一般用于输送水及其它液体的管道上，用来排除管道中的气体，以便保护管道免遭气爆破坏及提高输水效率，它的特点是，在任何条件下，尤其是在多段水柱、气柱相间的条件下均可有保证地实现高速排气。

QSP全压高速排气阀一般装于输送水或其它液体管道的隆起部位，当管道内存在气体时，它一般向隆起部位聚集，阀体内腔将充满气体，浮筒因重力作用而下落于阀体内，同时通过浮筒杆带动小阀芯上升，堵住排气帽上的排气口，并打开中阀体上的小阀口使气体通过导管进入阀盖与膜片等组成的液压缸，在液压缸内气体压力的作用下，膜片受压产生了一个向下的作用力，这个作用力大于盖板上所受到的向上的作用力，从而整个运动组件下移，打开中阀上的大排气口，实现高速排气。当管道内气体排净后，液体进入阀体，在浮力的作用下，浮筒上升，同时拉动小阀芯下降，盖住中阀体上的小阀口，并打开排气口，使液压缸腔内失压，盖板上所受向上力即使整个运动组件上移，并盖住大排气口，使其关闭，不使液体外流。

全压高速排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	排气盖板	QT450	WCB	CF8	CF8M	CF3M
3	活塞杆	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	浮筒	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	浮筒杆	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	阀盖	QT450	WCB	CF8	CF8M	CF3M
8	螺栓	304	304	304	316	316
9	螺母	304	304	304	316	316

全压高速排气阀技术规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
适用介质	清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

全压高速排气阀外型尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	H	D	D1	D2	b-f	Z-?d
16	15	300	620	95	65	45	14-2	4-14
	20	300	620	105	75	55	14-2	4-14
	25	300	620	115	85	65	14-2	4-14
	32	300	620	135	100	78	16-2	4-18
	40	300	620	145	110	85	16-3	4-18
	50	300	620	160	125	100	16-3	4-18
	65	300	620	180	145	120	18-3	4-18
	80	500	620	195	160	135	20-3	8-18
	100	500	620	215	180	155	20-3	8-18
	150	620	740	280	240	210	24-3	8-23
	200	620	780	335	295	265	26-3	12-23
	250	620	820	405	355	320	30-3	12-25
	300	620	850	460	410	375	30-4	12-25
	400	700	910	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门！

全压高速排气阀结构图

全压高速排气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准、阀体及内件材料等，本产品是一种在管道全部使用压力内均可高速排气，它所具有的特点是当管道内产生负压时，可向管道内注入空气，以缓解水柱撞击而产生的水锤升压；当管道内存在大量气体时，无论气团有压与否，以及是否多段水柱气柱相间，都能高速排气。
