真空释放进气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-20 09:55:07; 产品名称; 型??????? 号ZKSF-10; 公称通径DN50~DN400、NPS2~NPS16; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

真空释放进气阀产品概述

真空释放进气阀是一种由吸气阀体、阀盖、高速吸气孔口和带弹簧的阀瓣等组成的负压吸气阀，其吸气阀体内壁设有阀座，该阀座与阀瓣通过密封圈密封，阀瓣通过弹簧上下移动，使吸气阀封闭或开启高速吸气孔口使之保持关闭或通气状态。该阀通过调整弹簧强度或者阀瓣配重，可调节负压开启值在-50pag～-5000pag之间，满足管线或者容器需要真空保护的要求。

真空释放进气阀在分离的水柱回流弥合时，当系统压力升高至接近大气压力但仍处于微负压状态时，弹簧顶托力刚好克服阀瓣自重而关闭孔口，停止吸气，该阀只有大流量吸气功能而没有排气功能，从而能够抑制管内空腔弥合水锤的能力。本产品能够满足水路系统中特殊情况下的通气问题，尤其是当发生非常水锤情况下的安全保护问题，还可以作为高速进排气阀的吸气量补充阀门，在负压条件下，二者都能够高速吸气，确保管线安全。

真空释放进气阀部件材料

序号	部件名称	材料名称
1	阀??????? 盖	QT450	WCB	CF8	CF8M	CF3M
2	阀??????? 杆	304	304	304	316	316L
3	阀??????? 瓣	304	304	304	316	316L
4	弹??????? 簧	304	304	304	316	316L
5	阀??????? 体	QT450	WCB	CF8	CF8M	CF3M
6	阀??????? 座	304	304	304	316	316L
7	密? 封? 圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	防? 护? 网	304	304	304	316	316L

真空释放进气阀技术规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T?17241.6-2008、JB/T?79-2015、GB/T?9113-2010、ASME?B16.5-2017等
检验试验	GB/T?13927-2008、API?598-2016
适用介质	清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃?~?80℃

真空释放进气阀外型尺寸

公称压力 PN	公称尺寸 DN	尺寸mm
公称压力 PN	公称尺寸 DN	L	D	D1	D2	b-f	N-Φ
16	50	180	160	125	100	16-3	4-18
	65	190	180	145	120	18-3	4-18
	80	210	195	160	135	20-3	8-18
	100	225	215	180	155	20-3	8-18
	125	250	245	210	185	22-3	8-18
	150	270	280	240	210	24-3	8-23
	200	310	335	295	265	26-3	12-23
	250	370	405	355	320	30-3	12-25
	300	380	460	410	375	30-4	12-25
表中只列出了部分JB/T?79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门！

真空释放进气阀结构图

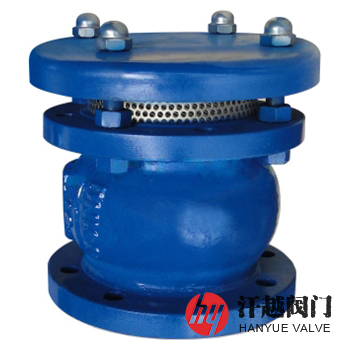

真空释放进气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准、阀体及内件材料等，本产品可根据用户需要装设微量排气阀和不装设微量排气阀，以上结构图及产品图为小口径样式，大口径与此图略有不同，如需详情，请咨询客服。
