FFGP4X复合式高速进排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-21 11:18:22; 产品名称; 型??????? 号FFGP4X; 公称通径DN20~DN500、NPS?~NPS20; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

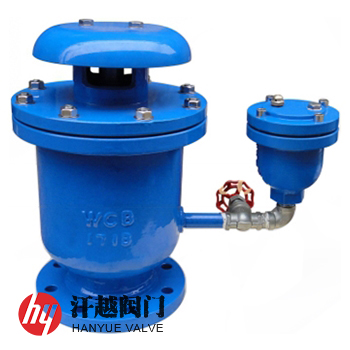

FFGP4X给水管道复合式高速进排气阀产品概述

FFGP4X给水管道复合式高速进排气阀是一种由阀体、浮体、大孔密封组件、阀盖、排气罩、小孔排气阀以及检修阀等主要部件组成的法兰连接的分体式进排气阀。其具有当首次供水或因维修处于空管充水时，能快速排尽管内空气并将水注满，或在运行中因水中析出的空气形成压力气囊产生气阻时，小排气孔将自动开启排气，杜绝管中因压力气囊阻碍水的流动，有效提高注水或输水效率。该阀在管内发生负压时能自动高速吸入大气，破坏管内真空，以免管线因负压而发生失稳及破坏，并能防止在管道漏水处吸入污水对管网的污染，还能消除管道由于停泵水锤产生拉断水柱的破坏，以保证管线安全运行。本产品在管道放空时，能自动大量地进气，缩短停水时间。

FFGP4X给水管道复合式高速进排气阀部件材料

序号	零部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	浮体	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	密封件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
4	阀盖	QT450	WCB	CF8	CF8M	CF3M
5	排气罩	QT450	WCB	CF8	CF8M	CF3M
6	小孔排气阀	QT450	WCB	CF8	CF8M	CF3M
7	螺柱	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

FFGP4X给水管道复合式高速进排气阀性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5
壳体强度试验压力(MPa)	0.375	0.9	1.5	2.4	3.75
高压水密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
设计制造	CJ/T 217-2013 给水管道复合式高速进排气阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等
检验试验	CJ/T 217-2013 给水管道复合式高速进排气阀
适用水温	0℃~65℃

FFGP4X给水管道复合式高速进排气阀外形尺寸

公称压力 PN	公称尺寸 DN	尺寸mm
公称压力 PN	公称尺寸 DN	Φ	H	D	D1	D2	b-f	Z-?d
16	20	195	320	105	75	55	14-2	4-14
	25	195	320	115	85	65	14-2	4-14
	32	195	320	135	100	78	16-2	4-18
	40	195	320	145	110	85	16-3	4-18
	50	195	320	160	125	100	16-3	4-18
	65	195	320	180	145	120	18-3	4-18
	80	242	375	195	160	135	20-3	8-18
	100	260	395	215	180	155	20-3	8-18
	150	345	500	280	240	210	24-3	8-23
	200	425	600	335	295	265	26-3	12-23
	250	465	680	405	355	320	30-3	12-25
	300	505	780	460	410	375	30-4	12-25
	350	605	860	520	470	435	34-4	16-25
	400	660	940	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

FFGP4X给水管道复合式高速进排气阀结构图

FFGP4X给水管道复合式高速进排气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体和阀内件材料、法兰标准及法兰密封面形式等，本产品排气小孔的直径不小于1.6mm，小孔反复排气时，升降罩受气体压力向上作用，恒不会落下。
