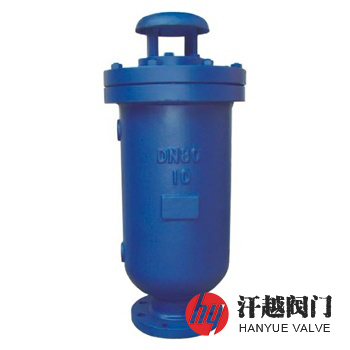

SCAR污水复合式排气阀产品概述

SCAR污水复合式排气阀是在CARX复合式排气阀原理基础上将结构略作改进，被设计成杠杆把浮球控制在其下面，使污物只能在阀体下部，而不会缠绕在上部排气口上，影响密封性能。该阀特别适合安装在污水管路系统的顶端或有闭气的地方，用来排除管内的气体以疏通管道，使管线达到正常运转，如不装此阀，管道随时会出现闭气，使污水流速受到影响，甚至会中断，当出现停电或停泵，管中水流空或遇管内产生负压时，还会引起管道振动或破裂。

SCAR污水复合式排气阀能进行微量排气和大量进排气。当污水开始进入管道时，塞头停留在开启位置，进行大量排气，当空气排完时，污水进入阀内，浮球被浮起上升并带动塞头关闭，停止大量排气；当管内水正常输送时，自然会有少量空气聚集到管内上部，待其达到一定程度，阀内污水位下降，浮球随之下降，此时空气则由小孔排出；当出现停电、停泵，管内水流空或遇管内产生负压时，此时塞头迅速开启，吸入大量空气，确保输水管线安全。

SCAR污水复合式排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF8M	CF3M
3	排气罩	QT450	WCB	CF8	CF8M	CF3M
4	活塞	304	304	304	316	316L
5	顶塞	304+NBR	304+NBR	304+NBR	316+NBR	316L+NBR
6	浮球	304	304	304	316	316L
7	垫圈环	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	杠杆架	304	304	304	316	316L
9	杠杆	304	304	304	316	316L

SCAR污水复合式排气阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
适用介质	污水、清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

SCAR污水复合式排气阀外形尺寸

公称压力 PN	公称尺寸 DN	尺寸mm
公称压力 PN	公称尺寸 DN	Do	H	D	D1	D2	b-f	Z-?d
16	50	205	495	160	125	100	16-3	4-18
	80	270	600	195	160	135	20-3	8-18
	100	285	760	215	180	155	20-3	8-18
	150	340	860	280	240	210	24-3	8-23
	200	400	1010	335	295	265	26-3	12-23
	250	465	1210	405	355	320	30-3	12-25
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

SCAR污水复合式排气阀结构图

污水复合式排气阀

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、阀体及内件材料、法兰标准及法兰密封面形式等，本产品是专用污水管道工程的排气阀，有法兰式和内螺纹式两种，若需要了解其他性能参数、结构尺寸、价格等详情，请联系我们！
