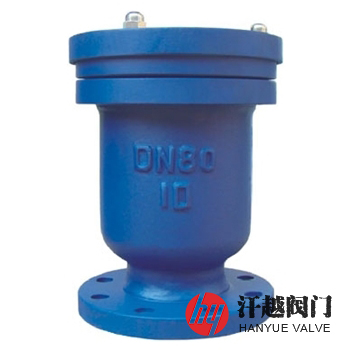

P42X自动排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-21 21:51:05; 产品名称; 型??????? 号P42X-10; 公称通径DN25~DN400、NPS1~NPS16; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

P42X自动排气阀产品概述

P42X自动排气阀主要由阀体、阀盖、密封圈、橡胶垫、弹片、浮球及内杯等组成，其当输水管道充水时，管中的气体自排气阀进水口，通过内杯通水口和夹层上方的通气窗由出气口向空中排放。当气尽水入时，水由通水口将浮球托起，浮球将出气口堵死，排气结束，当上游阀门关闭，阀后管道在水流作用下，将产生负压，该阀中的水自内杯底部的通水口进入管道，使浮球下落，达到自动进气的目的，最终负压消失。P41X自动排气阀主要用于排除供水管道中水释放并聚集于管顶的气体。

P42X自动排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	QT450	WCB	CF8	CF3	CF8M	CF3M
3	内杯	304	304	304	304L	316	316L
4	浮球	304	304	304	304L	316	316L
5	密封组件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	橡胶垫	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	螺柱	304	304	304	304	316	316
8	螺母	304	304	304	304	316	316

P42X自动排气阀技术规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
适用介质	清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

P42X自动排气阀外型尺寸

公称压力 PN	公称尺寸 DN	尺寸mm
公称压力 PN	公称尺寸 DN	H	D0	D	D1	D2	b-f	Z-?d
16	25	245	175	115	85	65	14-2	4-14
	50	245	175	160	125	100	16-3	4-18
	80	285	220	195	160	135	20-3	8-18
	100	315	240	215	180	155	20-3	8-18
	125	415	310	245	210	185	22-3	8-18
	150	425	310	280	240	210	24-3	8-23
	200	465	380	335	295	265	26-3	12-23
	250	485	425	405	355	320	30-3	12-25
	300	520	478	460	410	375	30-4	12-25
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

P42X自动排气阀结构图

自动排气阀

如果你需订购我厂排气阀产品，咨询时烦请提供型号数据，公称通径、公称压力、阀体、浮球材质等，本系列产品按内部结构形式的不同有P41X和P42X两种型号，两种的外形及排气原理基本相同，如有特殊要求，咨询时请详细说明。
