K-060低压进排气阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排气阀

排气阀

: 更新时间2023-04-22 13:16:17; 产品名称; 型??????? 号K-060; 公称通径DN20~DN400、NPS?~NPS16; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

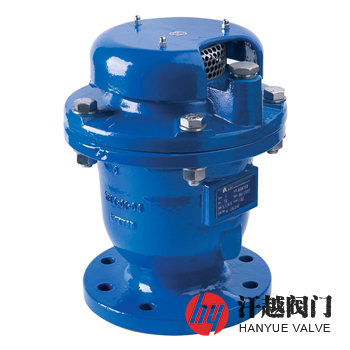

K-060低压进排气阀产品概述

K-060低压进排气阀是一种卷帘复合式排气阀，其排气口采用通透式结构设计，实现快速大量的排气，特别适用于低压工况，可在空管道充水时排放管道内的空气又能在管道排空或出现负压时吸入空气。该阀体积小，重量轻，结构简单，进排气量高，可靠性高，运行平稳，避免发生水锤现象；卷帘式密封，效果好；超大排气口可防止排气口被杂质堵塞。本产品适用于清水、原水、饮用水系统，适用温度-20℃~90℃。

K-060低压进排气阀具有大排量优点，其超大进排气口保证了空气以较高的流量进出高速排放的气流，甚至混合水雾的高速气流也不会使排气口提前封闭而导致气密封，排气口仅在空气彻底排放后才会封闭，任何时候只要系统内压低于大气压，例如发生水柱分离现象时，空气阀就会立即打开向系统内进气，防止系统内产生真空。同时，在系统排空时及时进气可加快排空速度。本产品排气过程平稳，可防止出现压力波动或其他破坏性现象，可有效的保护管道安全。

K-060低压进排气阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	浮球	304	304	304	316	316L
3	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
4	阀盖	QT450	WCB	CF8	CF8M	CF3M
5	排气罩	QT450	WCB	CF8	CF8M	CF3M
6	防护网	304	304	304	316	316L
7	螺柱	304	304	304	316	316
8	螺母	304	304	304	316	316

K-060低压进排气阀技术规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体强度试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.02	0.02	0.02	0.02	0.02
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
适用介质	清水、原水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

K-060低压进排气阀外型尺寸

公称压力 Class	公称尺寸 NPS	尺寸mm
公称压力 Class	公称尺寸 NPS	Φ	H	D	D1	D2	b-f	Z-?d
150(PN20)	1	195	320	110	79.4	51	9.6-2	4-16
	1 ?	195	320	115	88.9	64	11.2-2	4-16
	1 ?	195	320	125	98.4	73	12.7-2	4-16
	2	195	320	150	120.7	92	14.3-2	4-19
	2 ?	242	375	180	139.7	105	15.9-2	4-19
	3	242	375	190	152.4	127	17.5-2	4-19
	4	345	395	230	190.5	157	22.3-2	8-19
	6	350	615	280	241.3	216	23.9-2	8-22
	8	400	715	345	298.5	270	27.0-2	8-22
	10	465	880	405	362.0	324	28.6-2	12-25
	12	510	990	485	431.8	381	30.2-2	12-25
	16	656	1100	595	539.8	470	35.0-2	16-29
表中只列出了部分ASME B16.5标准Class150法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

K-060低压进排气阀结构图

如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准和密封面形式、阀体及阀内件材料等，本文中所述的图片、数据仅供参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请联系我们。
