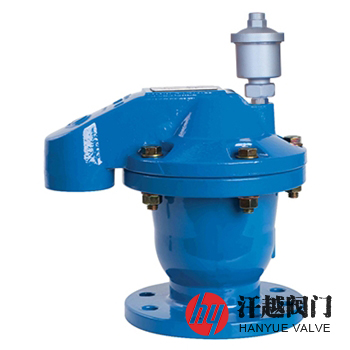

D-050、D-052组合式空气阀由低压进排气阀和高压微量自动排气阀两部分组合而成，同时具备排气和进气的功能，其低压进排气阀既可在空管充水时大量排放管道内的空气，又能在管道排空或出现负压时，如系统停泵，水泵反转，系统管网中的水快速回流而在管道内部形成真空的工况下，将自动开启，向管道内快速大量吸气，以消除负压，从而避免爆管事故发生，而在系统管网正常工作时，其中的高压微量排气阀则不断自动的将系统内部积聚的少量空气排出，以减少因之可能产生的多种不利后果。本产品高压微量自动排气阀可在系统带压的情况下及时排放系统中积聚在高点的空气，避免气蚀、气爆、气阻或气堵等现象可能对系统造成的危害。
D-050、D-052组合式空气阀空管充水时的工作过程为先排放管中的空气，使充水顺利进行，当管内的空气被排空后，水进入低压进排气阀内，其浮球受浮力作用上升，密封进排气口。而在输水过程中，从水中释放出来的空气将汇集在系统的高点，即空气阀内，取代原来存在阀体内的水，随着空气的积聚，微量排气阀内的液位下降，浮球也随之下降，拉动密封卷链，打开排气口，泄放空气，空气被泄放后，水再次进入微量排气阀内，浮起浮球，密封排气口，在系统运行的情况下，以上几个步骤将持续循环，而当系统内的压力低于大气压(产生负压)时，低压进排气阀的浮球会立即落下，打开进排气口，空气由此进入系统内，消除负压，保护系统。
序号
零部件名称
材料名称
1
阀 体
QT450
WCB
CF8
CF8M
CF3M
2
浮 球
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
3
密 封 圈
EPDM
4
O 形 圈
NBR
5
阀 盖
6
微量排气阀
7
螺 栓
8
螺 母
公称压力PN(MPa)
0.6
1.0
1.6
2.5
2.0
壳体强度试验压力(MPa)
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.02
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
GB/T 13927-2008、API 598-2016
适用介质
清水、原水或物理化学性质类似于水的其他液体
工作温度
0℃ ~ 65℃
公称压力
PN
公称尺寸
DN
尺寸mm
L
L1
H
D
D1
D2
b-f
Z-?d
16
50
185
—
240
160
125
100
16-3
4-18
65
290
188
253
180
145
120
18-3
80
195
135
20-3
8-18
340
220
286
215
155
表中只列出了部分JB/T 79-2015标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排气阀产品，咨询时烦请告知公称通径、公称压力、法兰标准、阀体及阀内件材料等，本产品可根据用户需要装设微量排气阀和不装设微量排气阀，以上结构图及产品图为DN150-250样式，DN80-100及DN50-65与此图略有不同，如需详情，请咨询客服。
